Образцы декомпрессионных и жилых водолазных камер





Декомпрессионные и жилые камеры, изготавливаемые во многих странах и используемые в водолазной практике при проведении глубоководных спусков, сходны по устройству.

В качестве образцов декомпрессионных камер рассмотрим двухотсечные камеры фирмы «Дрегер», а в качестве жилых — камеры фирм «Оушен системе» и «Комекс».






Декомпрессионная камера модели TDS-1




Декомпрессионная камера модели TDS-1 фирмы «Дрегер» (ФРГ) рассчитана на обеспечение спусков до глубин 200 м и имеет рабочее давление 0,98 МПа (10 кгс/см2) [46]. По специальному заказу фирма изготавливает камеры этой модели на рабочее давление 2,45 МПа (25 кгс/см2), отличающиеся своими габаритами и массой.
Описываемая камера (рис. 7.2) представляет собой горизонтально расположенный цилиндр диаметром 1800 мм с закругленными днищами, разбитый на два отсека: основной и предкамеру. Объем камеры составляет 8,1 м3 при длине 3600 мм, а масса 5,4 т. Объем предкамеры примерно в 2 раза меньше-объема основного отсека.

Камера имеет два люка диаметром в свету 800 мм: входной: в предкамеру и переходной между последней и основным отсеком. Снаружи камера снабжена четырьмя лапами (подставками) для установки и крепления к палубе или другому настилу и четырьмя подъемными рымами для ее подъема.

Также снаружи, с правого бока по отношению к входному люку, вмонтирован пульт управления размером примерно 1800X1600 мм. На нем установлены контрольные манометры, вентили системы воздухоснабжения, телефон, часы, а также приборы контроля состава воздуха в основном отсеке (последние по специальному заказу).

Камера имеет пять иллюминаторов и три наружных светильника, освещающих сверху предкамеру (один) и основной отсек (два). Для передачи пищи, воды и различных предметов служит шлюз, стоящий на дне камеры, противоположном входу. Шлюз представляет собой небольшой отрезок трубы, закрывающийся с обеих сторон герметическими крышками.

Внутреннее оборудование камеры включает две койки, откидной столик, систему электрического отопления, светильники, часы и предметы для туалета и отправления естественных надобностей.

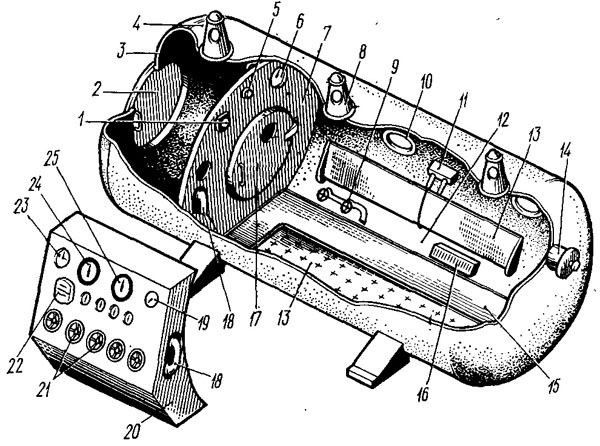

Рис. 7.2. Двухотсечная декомпрессионная камера фирмы «Дрегер»:
1 — переговорное устройство; 2 — входной люк; 3 — предкамера; 4 — корпус камеры; 5 — перепускной клапан; 6 — манометр; 7 — переборка; 8 — светильник; 9 — вентили системы регулирования внутреннего давления; 10— иллюминатор; 11 — пульт подачи кислорода; 12 — основной отсек; 13 — откидные койки; 14 — шлюз; 15 — настил; 16 — грелка; 17 — переходный люк; 18 — телефоны; 19 — барограф; 20 — пульт управления (показан отделенным от камеры); 21 — вентили; 22 — динамик; 23 — часы; 24 — манометр предкамеры; 25 — манометр основного отсека.
