Средства подводной сварки металлов





Установка для ремонта подводных трубопроводов SPRS





Установка для ремонта подводных трубопроводов SPRS фирмы «Тейлор энд Севедж» (США) [40] состоит из фермы треугольной формы, расположенной в ней сварочной камеры и гидравлических устройств для перемещения и центровки свариваемых секций трубопроводов (рис. 6.14).

Установка имеет длину 19,8 м, ширину 8,5 м и высоту 5,3 м, ее масса составляет 86 т, а отрицательная плавучесть под водой 0,2746 МН (28 тс).

Основная часть установки — сварочная камера имеет прямоугольную форму, позволяющую вставлять короткие секции трубопровода длиною 0,5—1,0 м без перемещения всей установки вдоль трубопровода. Подача -воздуха для вытеснения воды из камеры и работы пневматических домкратов, а также электроэнергии осуществляются по связке кабелей и шлангов с обеспечивающего судна.


Внутреннее оборудование камеры включает пульты управления, обеспечивающие дыхание и обогрев водолазов, процесс сварки и управление пневматическими домкратами.

При ремонтных работах используют электрокислородную резку и электродуговую сварку вольфрамовым электродом, для

чего в камере установлено соответствующее оборудование, включая герметический пульт подачи электроэнергии и газов к электрододержателям.

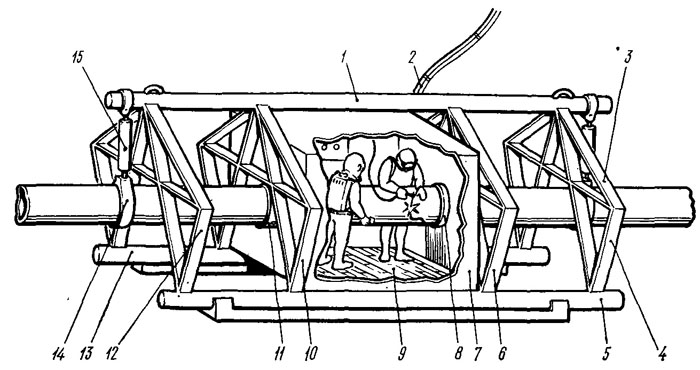

Рис. 6.14. Установка для ремонта подводных трубопроводов:
1,5 и 13—продольные балки; 2 — связка шлангов и кабелей; 3 и 15 — пневматические домкраты; 4, 6, 10 и 12— фермы; 7 — сварочная сухая камера; 8 и 11 — уплотнения; 9 — решетчатый пол; 14 — захват.
