Средства подводной сварки металлов

Способы подводной сварки металлов

Прежде чем останавливаться на существующих и возможных способах подводной сварки, следует указать, что речь идет о сварке только сталей, используемых для различных подводных конструкций, включая нефтегазодобывающие устройства и подводные трубопроводы.

Способы сварки стали на воздухе возможно использовать и под водой с незначительными изменениями технических средств, но при этом качество сварочных швов существенно ухудшается с глубиной [24, 28].

Обычную сварку штучным электродом со стабилизирующей обмазкой (рис. 6.12, а) достаточно успешно используют многие годы на малых глубинах, например при прокладке нефте-и газопроводов через реки. С увеличением глубин этот способ оказывается малопригодным, так как водород, выделяющийся при электролизе воды при большом давлении и быстром охлаждении, частично остается в металле, и шов получается пористым и непрочным.

Несколько лучшие результаты дает сварка в среде защитного инертного газа стальным или неплавящимся вольфрамовым электродом (рис. 6.12, бив). Также удовлетворительные результаты могут быть получены при использовании плазменной сварки (рис. 6.12,г). Но этот способ находится в процессе разработки, в частности не создано легкой головки для ведения ручной сварки под водой.

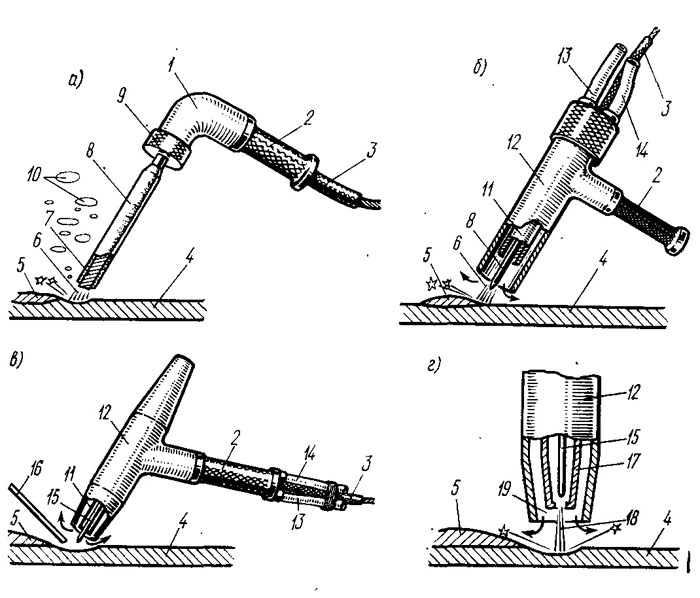

Рис. 6.12. Способы подводной сварки металлов:
а—электродуговая сварка; б—электродуговая сварка в среде инертного газа; в—электродуговая сварка вольфрамовым электродом; г —плазменная сварка; 1 — электрододержатель; 2— рукоятки; 3 — электрические кабели; 4 — свариваемый металл; 5 — наплавленные валики; 6 — электрическая дуга; 7 — обмазка электрода; 8 — электроды; 9 — зажим электрода; 10 — газовые пузырьки; 11 — газовая трубка; 12 — корпус; 13 — водяной шланг; 14 — газовый шланг; 15 — вольфрамовый электрод; 16 — присадочный пруток; 17 — плазменная трубка; 18 — плазменная дуга; 19 — защитный газ.

Таким образом, все перечисленные способы малопригодны для сварки под водой, что и послужило причиной создания различных камер для ведения сварки в газовой среде.

Потребность подводной сварки на больших глубинах возникла прежде всего при прокладке и ремонте подводных трубопроводов, поэтому подавляющее большинство созданных сварочных камер предназначено для сварки соединений трубопроводов, их присоединений к стоякам и ремонта повреждений.

Камеры для подводных сварочных работ могут быть двух типов: для сварки под повышенным или атмосферным давлением.

Один из видов камер для сварки под повышенным давлением представляет собой металлическую емкость, открытую в нижней части и устанавливаемую над местом работы так, что после вытеснения из нее воды газом сварка ведется так же, как и на поверхности, но при давлении, равном давлению окружающей среды. После установки камеры, не имеющей специального оборудования, в нее входит водолаз и ведет все работы, находясь в своем снаряжении. Камеры этого вида просты и используются для сварочных работ на трубопроводах и основаниях буровых установок. Их различные образцы предназначены для работы на трубопроводах и ремонта вертикальных, наклонных и горизонтальных элементов буровых установок.

Другой вид камер более сложен по устройству, так как имеет специальное, иногда достаточно сложное, оборудование. В числе последнего могут быть: средства очистки газовой среды от продуктов, выделяющихся в процессе сварки, установки для газоснабжения водолазов, приборы неразрушающего контроля сварных швов, домкраты или другие устройства для перемещения свариваемых частей и т. п.

Камеры для сварки под давлением нашли широкое распространение и использовались для сварки штучными электродами на глубинах до 300 м и с использованием проволочных электродов до глубины 150 м. В качестве газа в таких камерах могут использоваться применяющиеся на глубинах гелиокислородные смеси, что позволяет работать без водолазного снаряжения. Но это требует большого расхода дорогостоящих газовых смесей и наличия мощных очистительных установок. Более дешевым и простым является заполнение камер инертным газом (азот), что, однако, требует нахождения работающих в водолазном снаряжении или использования дыхательных масок с газоснабжением от установок самих камер.

Камеры для сварки при атмосферном давлении представляют собой полностью закрытые емкости, в которых поддерживается атмосферное давление. Они имеют достаточно сложные устройства для установки на рабочем месте и герметизации. Оборудование таких камер включает установки для очистки воздушной среды, стыковочные устройства для присоединения колоколов или аппаратов, доставляющих операторов-сварщиков.

Учитывая то, что созданы только экспериментальные образцы таких камер, и то, что они не относятся к водолазной технике (нормальное давление), рассматривать их не будем. Из многочисленных подводных сварочных камер описаны некоторые, нашедшие применение на морских нефтепромыслах.
