Средства подводной резки металлов

Установки для  подводной электрокислородной резки

Установки для электрокислородной резки, широко применяющиеся в мировой практике, работают на принципе одновременного расплавления металла электрическим током, прожигания и выдувания кислородом.

Установка (рис. 6.11) состоит из источника тока (трансформатор или генератор), батарей кислородных баллонов с редуктором и специального электрододержателя. Источник тока и баллоны размещают на поверхности и соединяют с электродо-держателем соответственно кабелем и шлангом.

При использовании установки для резки металла на больших глубинах кислородные баллоны можно размещать снаружи водолазного колокола, а включатель электрического тока (рубильник) — внутри колокола. В таком случае включение и выключение тока по командам водолаза-резчика производит находящийся в колоколе обеспечивающий водолаз.

Рабочим инструментом, которым водолаз производит резку металла, является электрододержатель со вставленным в его головку трубчатым электродом. Головка держателя помещена в изоляционную текстолитовую чашку, имеющую отверстия для постановки электрода и прохода электрического кабеля. Внутри головка имеет искрогасительную камеру, которая предназначена для предохранения от загорания деталей при случайном попадании брызг расплавленного металла внутрь головки.

При резке металла водолаз нажимает на рычаг кислородного клапана, подает кислород, после чего касанием электрода зажигает дугу. Такой порядок исключает попадание расплавленного металла в канал электрода.

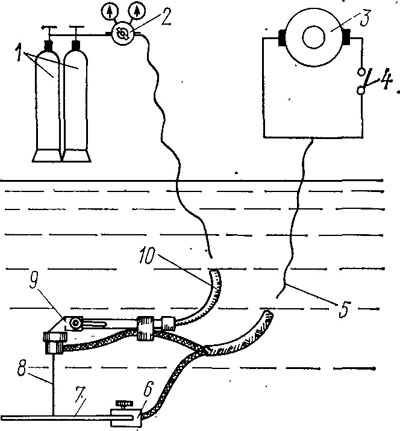

Рис. 6.11. Электрокислородная резка металла под водой:
1 — кислородные баллоны; 2 — редуктор; 3 — источник тока (генератор); 4 — рубильник; 5 — двухжильный Электрический кабель; 6 — крепление кабеля к разрезаемому металлу; 7 — разрезаемый металл; 8 — трубчатый электрод; 9— электрододержатель; 10 — кислородный шланг.
