Средства подводной резки металлов

Аппарат для подводной электродуговой резки (Япония)

Аппарат для электродуговой резки, разработанный Институтом промышленных исследований (Япония), основан на непрерывной подаче электродной проволоки с обмывом места реза водой, подающейся под давлением [31].

Аппарат (рис. 6.10) имеет резак, через который подается электродная проволока и вода, механизм подачи проволоки и

находящиеся на поверхности источник тока и водяной насос. В качестве расходуемого электрода используется проволока из

малоуглеродистой стали, покрытой цинком, диаметром 1,6, 2,0 или 2,3 мм. Вода подается в резак с давлением, превышающем окружающее на 0,049 0 МПа (5 кгс/см2) при расходе около 6 л/мин. В качестве источника тока с аппаратом используется сварочный трансформатор с силой тока до 1000 А и постоянным напряжением.

Многочисленные испытания аппарата показали его пригодность для резки малоуглеродистой стали толщиной до 30 мм.

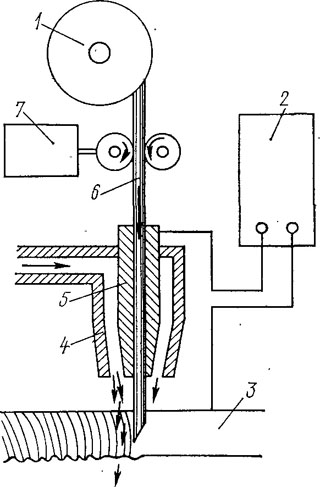

Рис. 6.10. Схема аппарата для подводной резки металла:
1 — барабан со сварочной проволокой;
2 — источник тока (сварочный трансформатор); 3 — разрезаемый металл; 4 — водяное сопло; 5 — контактная поверхность; 6 — электродная проволока; 7 — двигатель, подающий электродную проврлоку.
