Шлем-маски и шлемы облегченного водолазного снаряжения

Водолазный шлем фирмы «Вестингауз»

Водолазный шлем фирмы «Вестингауз» (США) предназначен для спусков на различные глубины до предельных, для чего имеет заменяемые системы газораспределения, позволяющие использовать его по открытой или закрытой схемам дыхания.

Дыхание в описываемом шлеме происходит так же, как и в обычном вентилируемом снаряжении: газовая смесь подается к лицу водолаза с ее одновременным выпуском в воду или отсосом по шлангу в систему газоснабжения. Естественно, что такие схемы требуют значительно большего расхода газовой смеси, чем при использовании шланговых аппаратов с дыхательными автоматами, но при этом создаются более комфортные условия для водолаза. А при замкнутой схеме дыхания, когда гелий из отработанной газовой смеси полностью

утилизируется, количество газовой смеси, подаваемой водолазу, существенного значения не имеет.

Для уменьшения расхода газовой смеси и улучшения вентиляции шлема предусмотрено уменьшение его внутреннего вредного пространства путем его заполнения эластичным материалом или надеванием подшлемника из специального губчатого малосжимаемого материала.

Выравнивание давления в шлеме с давлением окружающей среды достигается так же, как и в вентилируемом снаряжении,

за счет присоединения шлема к гидрокомбинезону. Последний воспринимает внешнее давление, а так как его внутреннее пространство свободно сообщается со шлемом, давление и в нем всегда соответствует давлению окружающей среды.

Шлем (рис. 4.12, а) сделан из пластмассы с трехгранным широким иллюминатором с металлическим кольцом в нижней части, служащим для присоединения к вороту гидрокомбинезона. Герметизация соединения достигается одеваемой поверх обоймой, которая стягивается и закрепляется расположенным спереди замком.

С боков шлема сделаны отверстия, в которые вворачиваются сменные блоки газораспределения, а сзади вделаны штуцеры подачи и отсоса газовой смеси. Сверху на шлеме укреплен раструб подачи газовой смеси, который своим концом расположен у верхней части иллюминатора так, что выходящая из него газовая смесь обдувает последний и поступает к лицу водолаза.

У нижней части иллюминатора внутри шлема находится приемник газовой смеси, соединенный каналом с одним из блоков газораспределения и обеспечивающий вентиляцию внутреннего пространства шлема.

Шлем можно использовать по трем схемам дыхания, из которых основной является закрытая с подачей и отсосом газовой смеси (рис. 4.12,б).

Из водолазного колокола газовая смесь насосом подачи по шлангу подается в шлем, где она по раструбу поступает в пространство перед лицом водолаза. Здесь же находится приемник, в который газовая смесь засасывается непрерывно, чем обеспечивается вентиляция подшлемного пространства. Из приемника смесь проходит по каналу отсоса в блок газораспределения, соединительный канал, второй блок газораспределения и далее к штуцеру отсоса. От штуцера отработанная газовая смесь по шлангу отсасывается насосом в водолазный колокол.

Заменой блоков газораспределения изменяется схема дыхания. Так, для использования шлема для спусков на относительно небольшие глубины могут быть рекомендованы схемы с выпуском воздуха или газовой смеси в воду или с применением регенеративного патрона, когда смесь частично очищается в нем, а частично вытравливается в воду.

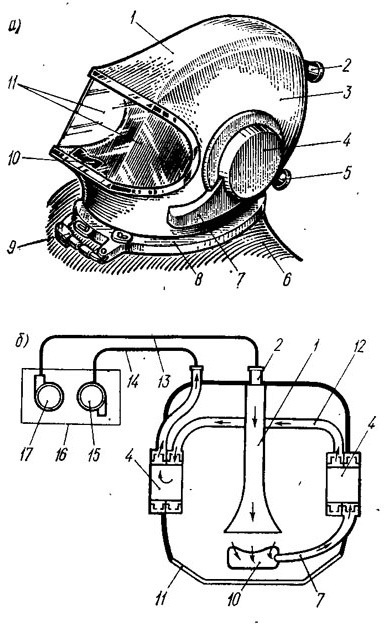

Рис. 4.12. Шлем фирмы «Вестингауз»:
а — общий вид; 6 — схема газовых потоков; 1 — раструб подачи газовой смеси; 2— штуцер подачи; 3 — корпус шлема; 4— сменные газораспределительные блоки; 5—штуцер отсоса; 6 — гидрокомбинезон; 7 — канал отсоса; 8— обойма; 9— замок; 10 — приемник отсоса; — иллюминатор; 12 — соединительный канал; 13 — шланг подачи; 14 — шланг отсоса; 15 — насос отсоса; 16 — водолазный колокол; 17 — насос подачи.
