Водолазное облегченное снаряжение EIP-5

Облегченное снаряжение EIP-5. Это снаряжение фирмы «Казакрус» (Франция) предназначено для спусков на глубины от 50 до 300 м при температуре воды до —2 °С.

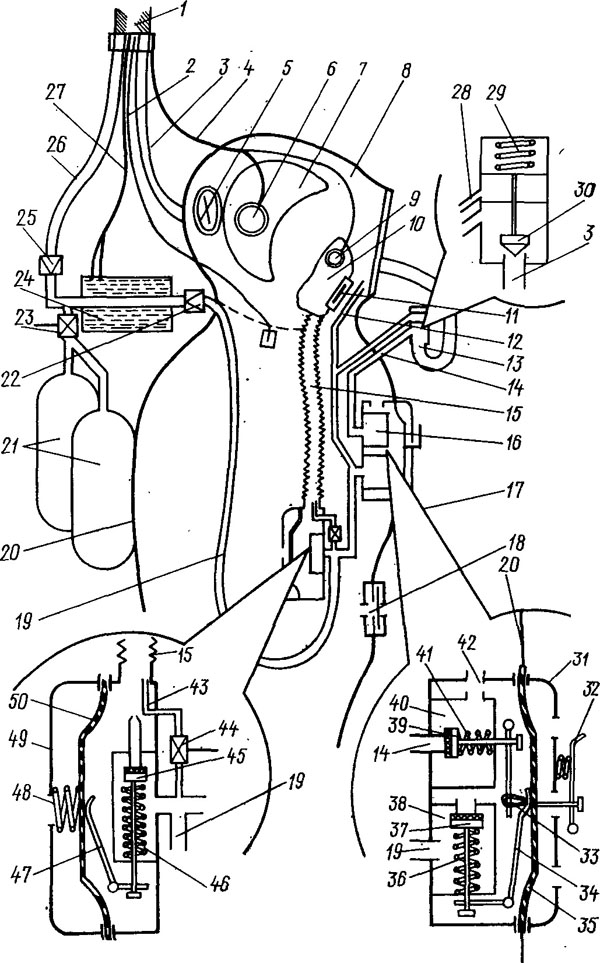

Рис. 4.11. Схема водолазного снаряжения EIP-5 французской фирмы «Каза-крус»:
1— шланг-кабель; 2 - кабель питания костюма с электрообогревом; 3 — шланг отвода газовой смеси; 4 — телефонный кабель; 5 — головной травящий клапан; 6— головной телефон; 7 — подшлемник; 8 — шлем; 9 — микрофон; 10 — полумаска; 11 — клапан выдоха; 12 — трубка обдува иллюминатора; 13 —отсечный клапан; 14 — отводная трубка;
15 — трубка вдоха; 16 — автомат выравнивания давления в скафандре; 17 — дыхательный автомат; 18 — травяще-предохранительный клапан; 19 — трубка подачи газовой смеси;
20 — гидрокомбинезон; 21 — баллоны аварийного запаса газовой смеси; 22 и 25 — невозвратные клапаны; 23 — включатель резерва газовой смеси; 24 — электрообогреватель газовой смеси; 26 — шланг подачи газовой смеси; 27 —кабель питания электрообогревателя; 28 — уравнительная трубка; 29 — пружина отсечного клапана; 30 — отсечный клапан; 31 — корпус автомата выравнивания давления; 32—ручной пускатель газовой смеси; 33 — петля; 34 — рычаг автомата; 35 — мембрана; 36 и 41 — пружины клапанов;
37 — клапан поддува; 38 — полость подачи; 39 — клапан отвода; 40 — полость отвода;

41 — пружина; 42 — циркуляционное отверстие; 43—трубка прямой подачи; 44 — ручной пускатель газовой смеси; 45 — клапан автомата; 46 — пружина клапана; 47 — рычаг автомата; 48 — компенсационная пружина; 49— корпус автомата; 50 — мембрана.

В комплект снаряжения входят: скафандр, подшлемник, набор грузов, аварийный дыхательный блок, подогреватель газовой смеси, кабельный телефон, водолазное белье и набор принадлежностей. Скафандр, в свою очередь, состоит из гидрокомбинезона (вернее, по отечественной терминологии — водолазной рубахи), манишки, шлема, набора разъемов, полумаски и подушки — уплотнителя манишки.

Использование описываемого снаряжения, так же как и ранее рассмотренного снаряжения «Аравак», осуществляется с водолазным колоколом или, другим убежищем с возможным удалением от них на расстояние до 30 м. Снаряжение весьма сложно по своему устройству, так как кроме дыхательной системы имеет систему регулирования газа во внутреннем объеме скафандра, а поэтому перед описанием самого снаряжения и его частей рассмотрим схему его работы (рис. 4.11).

Дыхательная газовая смесь подается водолазу по напорному шлангу 26, входящему в пакет шлангов и кабелей 1, из водолазного колокола в электрообогреватель 24, питаемый отдельным кабелем 27, до входа в обогреватель к шлангу присоединена трубка от запорного вентиля 23 аварийного запаса газовой смеси в баллонах 21. Подогретая газовая смесь из электрообогревателя через невозвратный клапан 22 по трубке 19 поступает к дыхательному автомату 17 и автомату выравнивания давления в скафандре 16. Дыхательный автомат соединен трубкой вдоха 15 с полумаской 10, надетой на лицо водолаза.

При вдохе в дыхательном автомате, корпус которого 49 сообщается с внутренней полостью скафандра, создается разряжение, его мембрана 50, растягивая пружину 48, прогибается и надавливает на рычаг 47, который, сжимая пружину 46, открывает клапан 45, и газовая смесь по трубке вдоха 15 поступает в подмасочное пространство. Выдох водолаз производит через клапан выдоха 11 в подшлемное пространство. При недостаточной подаче газовой смеси дыхательным автоматом водолаз использует ручной пускатель 44, при нажатии на который газовая смесь поступает по трубке прямой подачи 43, минуя клапан автомата.

Автомат выравнивания давления в скафандре установлен на гидрокомбинезоне 20 так, что его корпус 31 находится во внешней среде и его внешняя полость сообщается с окружающей водой. Он имеет два независимо действующих клапана: клапан поддува 37, находящийся вместе с пружиной 36 в полости подачи 38 и клапан 39 отвода газовой смеси, помещенный вместе со своей пружиной 41 в полости отвода 40.
При недостатке газовой смеси в скафандре, запас которой непрерывно пополняется выдохами водолаза, мембрана 35 под влиянием внешнего давления прогибается внутрь корпуса, надавливает на рычаг 34, который сжимает пружину 36 и открывает клапан поддува 37. При этом газовая смесь из трубки 19 поступает во внутреннюю полость автомата и из нее через циркуляционное отверстие 42 внутрь скафандра.

При избытке газовой смеси в скафандре мембрана прогибается во внешнюю сторону и с помощью петли 33 отводит рычаг, который, сжимая пружину 41, открывает клапан отвода 39. С открытием этого клапана газовая смесь через циркуляционное отверстие 42 и корпус автомата направляется по отводной трубке 14 и далее через отсечный клапан 13 в шланг отвода 3. Отсечный клапан предназначен для предотвращения обратного тока газовой смеси и имеет собственно клапан 30, соединенный штоком' с пружиной 29, степень сжатия которой зависит от поступления газовой смеси в корпус клапана по отводной 14 и уравнительной 28 трубкам.

При недостаточной подаче газовой смеси в скафандр автоматом водолаз может пользоваться ручным пускателем 32, установленным на крышке автомата. Из скафандра при избытке газовая смесь может также стравливаться в воду через автоматический клапан 18, установленный на гидрокомбинезоне, и головной травящий клапан 5, установленный на шлеме 8 и открываемый водолазом нажатием на его пуговку головой. При запотевании иллюминатора водолаз открывает кран обдува (на схеме не показан), и смесь через трубку 12 обдувает иллюминатор.

Для связи по кабелю 4 служит микрофон 9, установленный в полумаске, и два головных телефона 6, размещенных в подшлемнике 7. Для питания комбинезона с электрообогревом в скафандр введен кабель 2.
