Облегченное водолазное снаряжение

Водолазный дыхательный аппарат МК 11UBA

Дыхательный аппарат МК 11UBA состоит из отдельных блоков, размещаемых в термоизолированных мешках, закрытых пластиковым покрытием и крепящихся на водолазе плечевыми и поясным ремнями.

Схема дыхания в аппарате (рис. 4.9) является полузамкнутой с подачей водолазу газовой смеси извне и вытравливанием ее избытка в воду. В схему входят полумаска, облегающая нос и рот водолаза, клапанная коробка, дыхательные трубки, два дыхательных мешка и коробка поглотителя, как и во всех аппаратах этой схемы дыхания. Коробка поглотителя вмещает около 5 кг вещества, обеспечивающего очистку газовой смеси от углекислого газа в течение 6—8 ч.

Особенностью аппарата является довольно сложная система подачи газовой смеси, включающая механические устройства и электронный контроль (на схеме не показан) парциального давления кислорода. В аппарате имеются блоки абсолютного регулирования подачи газовой смеси, аварийного запаса и эксплуатационного регулирования.

Блок регулирования подачи газовой смеси APRB, получающий газовую смесь извне по шлангу под давлением, которое превышает давление окружающей среды примерно на 0,98 МПа (10 кгс/см2), через фильтр направляет ее в мешок вдоха двумя путями: непосредственно через калиброванное отверстие в постоянном количестве и дополнительно при ее недостатке через регулятор дополнительного давления. Регулятор подает смесь при ее недостатке в мешке вдоха, когда возрастающее внешнее давление уменьшает объем смеси во всей дыхательной системе.

Блок аварийного запаса снабжен двумя баллонами с общим запорным вентилем и манометром. С открытием запорного вентиля в аварийных случаях газовая смесь поступает в блок регулирования к имеющемуся в нем специальному редуктору, заменяющему в этом случае регулятор давления и подающему газовую смесь с избыточным давлением в 0,294—0,392 МПа (3—4 кгс/см2). Запас смеси в баллонах обеспечивает дыхание водолаза на предельной глубине в течение 6—8 мин.

Кроме перечисленных деталей аппарат имеет дыхательный автомат, помещенный в шлеме и подающий дополнительно газовую смесь от регулятора давления блока регулирования.

Электронный контрольный прибор, находящийся в месте подачи газовой смеси водолазу, работает от кислородного датчика' установленного в мешке вдоха и фиксирующего парциальное давление кислорода в смеси. В зависимости от показаний прибора, обеспечивающего спуск, меняется состав подаваемой водолазу по шлангу газовой смеси. Возможность непрерывного контроля содержания кислорода в газовой смеси, которой дышит водолаз, является важным положительным качеством аппарата МК 11UBA, обеспечивающим повышение безопасности спусков.

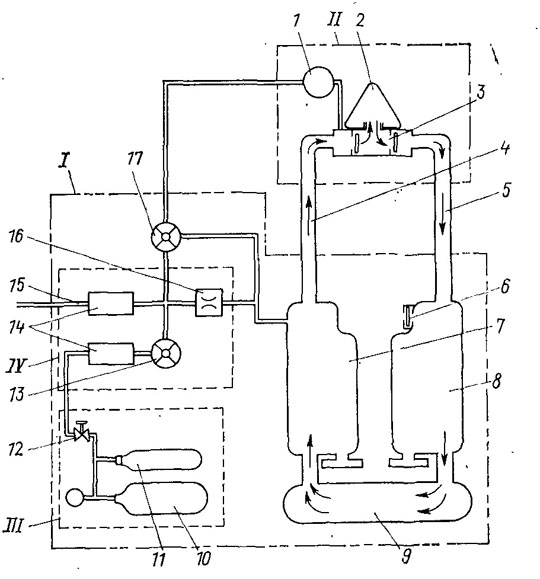

Рис. 4.9. Схема шлангового дыхательного аппарата МК 11UBA:
I — заспинный аппарат; II — шлем; III — блок аварийного запаса газа; IV — блок абсолютного регулирования; 1 — дыхательный автомат; 2 — полумаска; 3 — клапанная коробка; 4— трубка вдоха; 5 — трубка выдоха; 6 — травящий клапан; 7 — мешок вдоха; 8— мешок выдоха; 9 — коробка поглотителя; 10 — большой баллон; 11 — малый баллон; 12 — запорный вентиль; 13 — редуктор; 14 — фильтры; 15 — шланг подачи газа в аппарат; 16 — калиброванное отверстие; 17 — редуктор дополнительной подачи.
