Облегченное водолазное снаряжение

Водолазный дыхательный аппарат SMS

Дыхательный аппарат SMS относится к шланговым аппаратам полузамкнутого цикла с использованием различных газовых смесей в зависимости от глубины погружения. Таких смесей для данного аппарата предусмотрено три: для глубин 50—100 м смесь, содержащая 17,5 % кислорода и 82,5 % гелия; для глубин 100—150 м—12,5% кислорода и 87,5% гелия и для глубин 150—200 м—10 % кислорода и 90% гелия.

Дыхательный аппарат SMS марки I/В (рис. 4.5) размещается в металлическом футляре с габаритами 520X420X Х170 мм, который водолаз носит на спине, для чего к корпусу

прикреплено два плечевых ремня. Масса аппарата в футляре составляет около 14 кг.

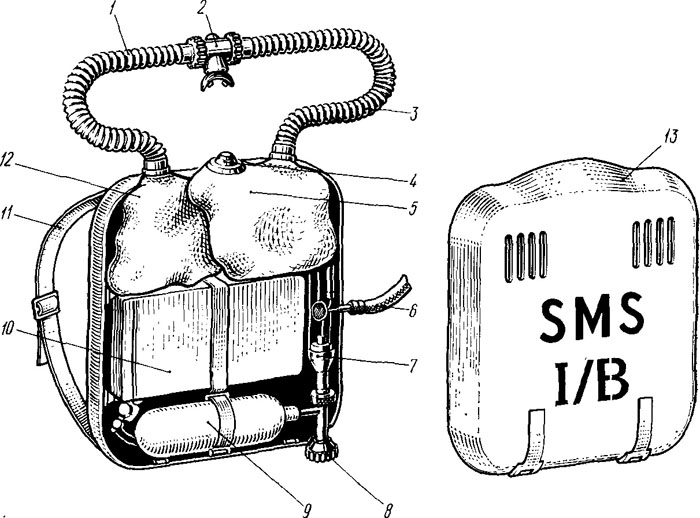

Рис. 4.5. Шланговый дыхательный аппарат SMS 1/В:
1 — трубка вдоха; 2 — клапанная коробка; 3—трубка выдоха; 4 — травящий клапан; 5 — мешок выдоха; 6 — шланг подачи газа; 7 — редуктор; 8 — запорный вентиль; 9 — баллон с газом; 10 — коробка поглотителя; 11 — ремень; 12 — мешок вдоха; 13— крышка футляра.

Футляр на своей крышке имеет восемь продолговатых отверстий, через которые заполняется водой, и в нем поддерживается давление, равное давлению окружающей среды. Через верхний торец футляра пропущены гофрированные дыхательные трубки, присоединенные внутри футляра к дыхательным мешкам и другими концами — к клапанной коробке. В футляре аппарата сверху вниз размещены два дыхатёльных мешка, коробка поглотителя, аварийный баллон с запасом газовой смеси и редуктор.

Дыхательные мешки для вдыхаемой и выдыхаемой газовой смеси, сделанные из эластичной газонепроницаемой резиновой ткани, имеют емкость по 5,5 л каждый. На мешке выдоха установлен травящий клапан, срабатывающий в диапазоне избыточного давления 110—170 мм вод. ст. и предназначенный для вытравливания излишка газовой смеси в воду.

Коробка поглотителя прямоугольной формы имеет объем 2,5 л. Находящийся в ней поглотитель обеспечивает удаление углекислого газа из газовой смеси в течение 3 ч пребывания водолаза под водой.

Аварийный баллон с газовой смесью предназначен для обеспечения дыхания водолаза в случаях прекращения подачи газовой смеси. Он имеет объем в 1 л и рабочее давление 19,61 МПа (200 кгс/см2), что обеспечивает дыхание водолаза на предельной глубине в течение 8 мин. Баллон присоединен к редуктору, который снижает давление поступающей из него газовой смеси.

Взаимодействие всех частей аппарата удобно проследить по его схеме (рис. 4.6). Подаваемая по шлангу газовая смесь через невозвратный клапан 7 и дозатор 6 поступает в мешок вдоха 14. При вдохе под действием создаваемого им разряжения открывается клапан вдоха клапанной коробки 2 и газовая смесь из мешка вдоха 14 по трубке вдоха 1 и через клапанную коробку 2 с загубником поступает в легкие водолаза. При выдохе открывается клапан выдоха клапанной коробки и газовая смесь по трубке выдоха 3 поступает в мешок выдоха 5, при этом ее избыток через травящий клапан 4 вытравливается из мешка. Из мешка выдоха смесь поступает в коробку поглотителя 13, где, проходя через химический поглотитель, очищается от углекислого газа и снова поступает в мешок вдоха 14, завершая полный круг циркуляции.

Если подаваемой через дозатор газовой смеси оказывается недостаточно для водолаза, он нажимает на ручной пускатель 12, и газовая смесь начинает поступать в мешок вдоха, минуя дозатор. В аварийных ситуациях для перехода на дыхание из баллона 11 водолаз открывает его вентиль 10 и газовая смесь через редуктор 9 также поступает в мешок вдоха.

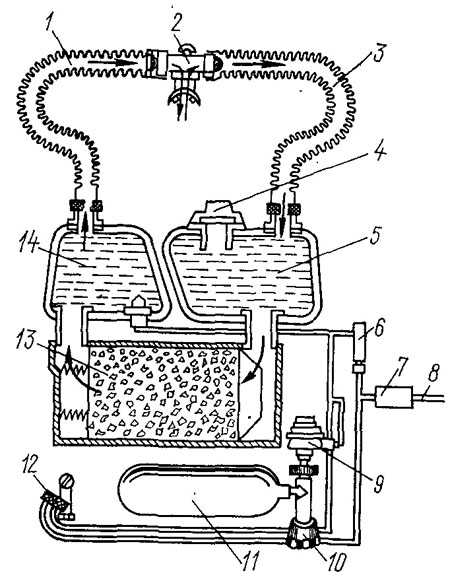

Рис. 4.6. Схема шлангового дыхательного аппарата SMS 1/В:
1 — трубка вдоха; 2 — клапанная коробка с загубником; 3 — трубка выдоха; 4 — травящий клапан; 5 — мешок выдоха; 6 — дозатор; 7 — невозвратный клапан; 8 — шланг с невозвратным клапаном; 9 — редуктор с клапаном постоянной подачи; 10 —запорный вентиль; 11 — баллон с аварийным запасом газа; 12 — ручной пускатель; 13 — коробка поглотителя; 14 — мешок вдоха.
