ВОДОЛАЗНОЕ СНАРЯЖЕНИЕ С ОТКРЫТОЙ СХЕМОЙ ДЫХАНИЯ

Водолазные гидрокомбинезоны

Гидрокомбинезоны предназначены для изоляции водолаза от воды, защиты его тела от переохлаждения и травм. Их изготовляют из прочной, прорезиненной, водонепроницаемой ткани темно-зеленого цвета.

К гидрокомбинезону ГК-1 приклеены шлём с разъемным замком и очками, рукавицы, боты. Надевают гидрокомбинезон через нагрудное отверстие, герметично закрываемое аппендиксом. Аппендикс изготовлен из более эластичной ткани, чем гидрокомбинезон, и имеет внутренний фартук, а на наружной кромке — отверстия (люверсы), через которые пропущен штерт (шнур), служащий для собирания аппендикса складками перед затягиванием жгутом. Для затягивания аппендикса применяют металлическую гребенку и резиновый жгут. Снаружи аппендикс закрывают резиновым фартуком с застежками. В верхней части гидрокомбинезона ГК-1 имеется камера всплытия, необходимая для срочного всплытия и удержания водолаза на поверхности воды.

Гидрокомбинезон ГК-2 в отличие от ГК-1 не имеет разъема на шлеме и камеры всплытия, вместо очков в шлем вмонтирована овальная маска со смотровыми стеклами. С внутренней стороны к маске прикреплена дыхательная полумаска, закрывающая нос и рот водолаза. Полумаску шлема плотно притягивают к лицу водолаза резиновыми лямками, скрепляющимися на затылке замком. Плотное прилегание дыхательной полумаски к лицу водолаза требуется для того, чтобы струя свежего, воздуха попадала непосредственно к носу и рту водолаза и чтобы выдыхаемый воздух не проникал в подшлемное пространство, а выходил через клапан выдоха в воду.

Маска шлема соединена с изготовленным из дублированной ткани капюшоном, закрывающим голову водолаза. В верхней части маски закреплена металлическая обойма с овальным смотровым стеклом-иллюминатором, а в нижней части — штуцер, к которому снаружи присоединена трубка дыхательного автомата. Внутри на штуцер насажена дыхательная полумаска. Сбоку установлен клапан выдоха, который соединен с полумаской. Через этот клапан водолаз производит выдох в воду. Кроме того, в затылочной части шлема установлен клапан, через который из шлема может вытравливаться избыточный воздух перед спуском.

Гидрокомбинезоны ГК-2 изготовляют двух ростов: 1-го — до 175 см, 2-го — свыше 175 см.

В комплект водолазного снаряжения СВУ входят два гидрокомбинезона ГК СВУ-А (рис. 18, а) и один гидрокомбинезон ГК СВУ-Б (рис. 18, б). Они различаются конструкцией шлема и материалом, из которого изготовлены. Гидрокомбинезон ГК СВУ-А имеет объемный шлем, а ГК СВУ-Б — подшлемник и маску.

Подшлемник служит для защиты головы водолаза от воздействия воды, изготовлен из эластичной резины, в него вклеены телефонные гнезда, каналы для телефонных проводов и лепестковый травящий клапан. Маску ВМ-4 надевают на подшлемник.

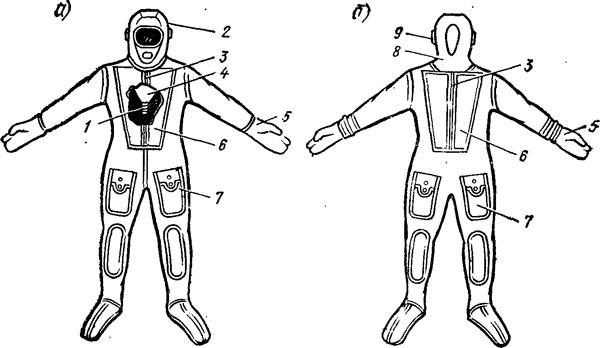

Рис. 18. Гидрокомбинезоны:
а — ГК СВУ-А; б — ГК СВУ-Б; 1 — жгут; 2 — шлем-маска; 3 — застежка-молния; 4— аппендикс; 5 — рукавица; 6 — фартук; 7 — карман; 8 — подшлемник; 9 — гнездо телефона
