ВЕНТИЛИРУЕМОЕ СНАРЯЖЕНИЕ ВОДОЛАЗА

Двенадцатиболтовый шлем водолаза

Двенадцатиболтовый шлем (рис. 9) отличается от трехболтового соединением котелка с манишкой и фланцем рубахи.

Котелок 1 этого снаряжения соединяется с манишкой 7 замком. На фланцах котелка и манишки имеются чередующиеся выступы и впадины, на выступах резьба IM-230X4. При соединении шлема с манишкой выступы фланца котелка входят во впадины фланца манишки. При повороте котелка на 60° выступы его фланца входят своей нарезкой в нарезку впадин фланца манишки. Котелок плотно соединяется с .манишкой. Для герметичности соединения между фланцами котелка и манишки уложена кожаная прокладка 4. Чтобы предотвратить случайное отсоединение под водой котелка от манишки, с задней стороны его фланца установлен стопор (винт с барашком) 11.

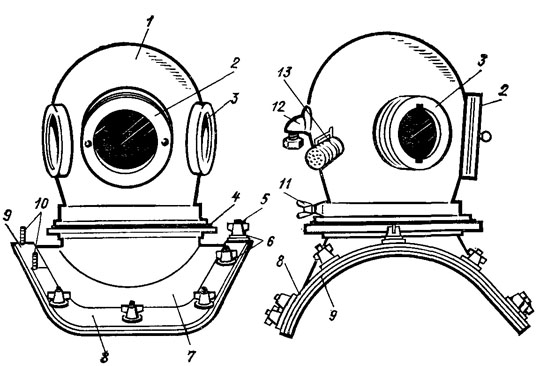

Рис. 9. Д.венадцатиболтовый водолазный шлем с манишкой

К наружной кромке манишки припаяна усилительная планка 9. В этой планке на равном друг от друга расстоянии завинчены 12 болтов (шпилек) 10, предназначенных для крепления фланца рубахи к манишке посредством накладных планок 8, прижимаемых барашками 5. Барашки завинчивают сначала вручную, а затем специальным ключам. Накладных планок четыре. Они подогнаны по манишке и помечены начальными буквами слов: «передняя», «задняя», «правая», «левая». На стыках под барашки подкладывают латунные шайбы 6. Таким способом обеспечивается равномерный зажим нак

ладных планок и фланца водолазной рубахи по всей кромке манишки и водонепроницаемость их соединения.

Остальные части и устройства двенадцатиболтового

шлема: передний 2 и боковые 3 иллюминаторы, головной травящий клапан 13 и воздухотелефонный ввод 12 — такие же, как и у трехболтового.

Наружная поверхность водолазного шлема покрыта диэлектрическим слоем, изолирующим металл, из которого изготовлены жотелок и манишка, от электрического поля, возникающего в воде при подводной резке и сварке
