ВЕНТИЛИРУЕМОЕ СНАРЯЖЕНИЕ ВОДОЛАЗА

Вентилируемый водолазный скафандр (рис. 6) состоит из следующих основных частей: -металлического шлема с манишкой 1, рубахи 9, свинцовых (чугунных) грузов 6, галош 5, пояса с ножом 4, сигнального конца 3, наплечной подушки 2, водолазных воздухопроводных шлангов 7 с телефонным кабелем 8.

На речном транспорте применяют трехболтовые и двенад-цатиболтовые вентилируемые скафандры.

В трехболтовом скафандре шлем, рубаху и манишку соединяют тремя болтами, что обеспечивает быструю сборку, разборку и водонепроницаемость. Трехболтовое водолазное снаряжение широко используют в морских и речных условиях для выполнения аварийно-спасательных, судоподъемных и других подводных работ в основном на средних глубинах (до 45 м). Им комплектуют как ручные, так и компрессорные водолазные станции на рейдовых и морских водолазных ботах,

спасательных судах и плавучих технических средствах. Для одевания (раздевания) водолаза при применении трехболтового снаряжения требуется 3—4 человека. Длительность процесса одевания (раздевания) 5—6 мин.

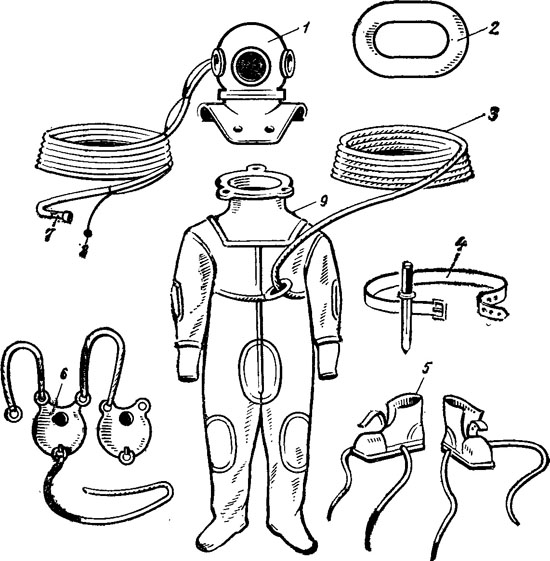

Рис. 6. Вентилируемое водолазное снаряжение

Для работ на малых глубинах (до 30 м) применяют двенадцатиболтовое вентилируемое снаряжение. Его используют главным образом для выполнения подводных работ в озерах и речных бассейнах. Это снаряжение отличается от трехболтового конструкцией шлема, манишки и формой фланца водолазной рубахи. Конструкция соединения шлема с манишкой удобна для работ, требующих частого выхода водолаза на поверхность. С водолаза, поднявшегося на трап, можно очень быстро снять шлем, повернув его на 60°.

Трехболтовый шлем (рис. 7) предназначен для изоляции головы водолаза от внешней среды (воды), защиты ее от ударов при работе под водой, а также для создания пространства для газовой смеси, необходимой для дыхания водолаза. Шлем состоит из котелка а и манишки в. Котелок сферической формы изготовлен из листовой меди, а его арматура — из бронзы. К нижнему срезу котелка приварен фланец 1 с тремя отверстиями для болтов.

В шлем вмонтированы три иллюминатора. Передний иллюминатор 3 съемный. В иллюминаторах используют стекло толщиной 14 мм. Боковые иллюминаторы 2 закреплены в горловинах шлема металлическими кольцами с резиновыми прокладками. Стекло переднего иллюминатора закреплено в металлической оправе, вместе с которой его завинчивают в шлем за два имеющихся на оправе обушка. Водонепроницаемость переднего иллюминатора обеспечивается резиновой прокладкой. Для присоединения водолазного шланга и ввода телефонного кабеля внутри шлема к задней части котелка прикреплен и тщательно опаян воздухотелефонный ввод 4. Ввод испытывают на отрыв от шлема с силой 1,96 кН (200 кгс). Такая прочность крепления воздухотелефонного ввода требуется для того, чтобы поднимать водолаза на шланге в том случае, когда обычный подъем на сигнальном конце невозможен.

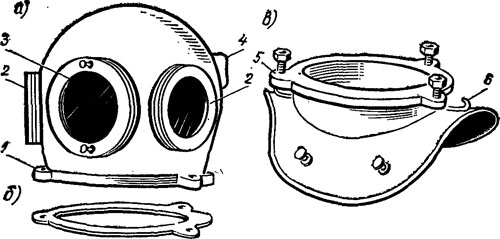

Рис. 7. Трехболтовый водолазный шлем с манишкой:
а —котелок; б —прокладка; в —манишка; 1 — фланец шлема; 2 —боковой иллюминатор; 3 — передний иллюминатор; 4 — воздухотелефонный ввод; 5 — фланец манишки; 6 —
крюк для брасов

Воздухотелефонный ввод шлема (рис. 8) имеет на одном конце штуцер для присоединения водолазного шланга. К другому концу с внутренней стороны шлема прикреплен предохранительный клапан, который пропускает воздух только внутрь скафандра. Он предохраняет от вытравливания воздуха из скафандра в аварийной ситуации при прекращении подачи воздуха с поверхности или повреждении (обрыве) воздушного шланга. Конец телефонного кабеля проведен через отверстие ввода и уплотняется резиновым кольцом при завинчивании нажимной гайки. Внутри шлема установлен воздухонаправляющий щиток, о который струя воздуха, поступающая с поверхности по шлангу, разбивается и направляется в переднюю часть шлема.

Микрофон закреплен между правым боковым и передним иллюминаторами шлема, сверху; телефон — у левого иллюминатора, сзади, на уровне уха водолаза.

Для вентиляции скафандра и быстрого удаления из него лишнего воздуха установлен пружинно-тарельчатый клапан принудительного действия, называемый головным. Водолаз, нажимая головой на пуговку клапана, стравливает лишний воздух из скафандра. На котелках водолазных шлемов новых конструкций имеется латунный рым в виде скобы (на заклепках).

Для предохранения от окисления внутреннюю поверхность шлема лудят пищевым оловом.

Манишка трехболтового шлема (см. рис. 7) имеет козырьки, фланец 5 с тремя болтами для соединения со шлемом, резиновую эластичную прокладку 6

с тремя отверстиями, крючья 6 сбоков козырька для .предохранения брасов от соскальзывания и два обушка для крепления груза и направления брасов.

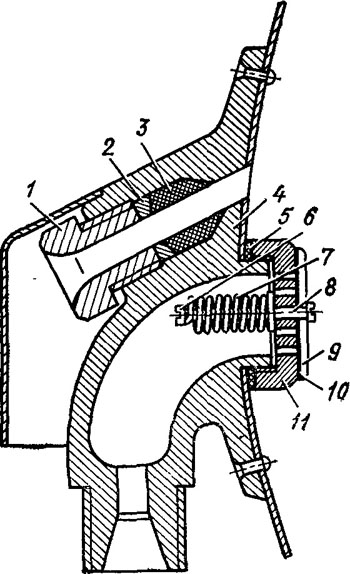

Рис. 8. Воздухотелефонный ввод шлема:
1 — нажимная гайка; 2 — упорное латунное кольцо; 3 — резиновое кольцо; 4 — корпус шлема; 5 — кожаная прокладка; 6 —стопорная гайка; 7 —пружина; 8 — стержень клапана; 9 — тарельчатый клапан; 10 — кожаное уплотнение клапана; 11—корпуса клапана
