2. ИНЖЕНЕРНО-ТЕХНИЧЕСКИЕ ВОДОЛАЗНЫЕ РАБОТЫ

Обследование подводных мостов в процессе их возведения

92. При строительстве подводных мостов большое внимание уделяется контролю за качеством выполняемых работ, осуществляемому с помощью разведчиков-водолазов при возведении опор и пролетного строения.

Водолазы замеряют величины зазоров между сваями и насадкой, между насадкой и прогонами, положение штырей, крепящих насадку к сваям, а также величины запусков прогонов за боковую грань насадки. Замеры производятся по специально изготовленным шаблонам. Данные замеров сообщаются по телефону на поверхность, где они фиксируются в специальном журнале и подписываются водолазом, производившим обследование, водолазом, принимавшим данные по телефону, и руководителем работ.
Обследование опор производят в той последовательности, в какой они возводились.

Спуск водолаза производится с берега и с плавсредства, непосредственно у опор моста с верховой и с низовой сторон. При больших скоростях течения водолаза опускают на беседке, которая крепится непосредственно к свае опоры моста или к плавсредству.

Подводные работы при строительстве и восстановлении разрушенных мостов и оборудовании переправ

93. Разработка грунта под водой производится при наводке переправ, строительстве и восстановлении мостов, отмыве обрушенных пролетных строений и других мостовых конструкций с целью их дальнейшего расчленения и подъема, выравнивании дна под мостовые опоры, уборке разрыхленного грунта из воды при устройстве съездов (выездов) для десантно-переправочных средств и переправляемой по дну рек техники.

94. При наличии течения разработка грунта водолазами производится с помощью грунторазмывочных пипок и гидропультов, а при их отсутствии для этих целей используются пожарные стволы. Способом размыва возможна разработка как несвязных грунтов, так и плотных глин.

При отсутствии течения разработка грунта ведется с помощью грунтоотсасывающих средств водоструйных и пневматических грунтососов. Грунтососы применимы для разработки только несвязных грунтов (слабых илистых, песчаных и гравелистых).

Пневматические грунтососы применяются на глубинах более 5 м, а водоструйные практически глубиной не ограничены.

При работе в стесненных условиях, при наличии плотных грунтов и течения, применяется комбинированный способ разработки грунта. Разработка производится с помощью грунторазрабатывающего средства, а отсос с помощью грунтососов.

Для небольших объемов работ грунторазмыв применим во всех случаях.

95. Перед началом грунторазмывочных работ водолаз должен осмотреть участок для размыва, определить направление подачи размываемой струи, замерить расстояние до ближайшего ориентира, установить грунторазмывочную пипку (в случае применения реактивной пипки установить груз весом 25—30 кг со штертом длиной 2—3 м для погашения реактивной силы). Выполнив подготовительные работы, водолаз дает команду на подачу воды. Первоначальный напор подаваемой воды не должен превышать 6 ат, затем по требованию водолаза его постепенно увеличивают до максимального.

Размывая грунт, водолаз должен не допускать заломов шланга при передвижениях в ходе работы.

Слежавшийся грунт и вязкая глина разрезаются напорной

струёй на отдельные глыбы, которые затем удаляются водолазом за пределы рабочего участка.

Периодически водолаз осматривает размываемый участок, а при отсутствии видимости выполняет эту работу на ощупь.

Работая с грунтососом, водолаз должен соблюдать тот же порядок работы. Грунтосос удерживается за ручки и по мере отсоса грунта перемещается в стороны. Работа грунтососа считается нормальной, если он, слегка вздрагивая, углубляется в грунт.

При работе с пневматическим грунтососом водолаз должен удерживать его наклонно, не допуская горизонтального положения. Уборка разрыхленного грунта из воды во время устройства съездов (выездов) при наличии течения может выполняться с помощью грунторазмывочных средств, а при отсутствии течения — грунтососами.

96. При восстановлении металлических мостов или расчистке русла реки возникает необходимость расчленения металлических конструкций обрушенных пролетных строений путем разрезания с целью их подъема или вытаскивания.

Перед началом работ производится обследование объекта и составляется план работ. Для уяснения характера работ составляют эскизы отдельных узлов объекта с нанесением на них контуров резов. Намечая резы, необходимо предусмотреть удобство подъема или оттаскивания отрезанной части. Резы намечаются минимальной длины и по наименьшей толщине металла.

Намеченные для реза места водолаз очищает от грязи, водорослей и ржавчины металлической щеткой или скребком. Резка производится электрическим или бензокислородным способом.

Для просматривания реза по возможности следует освещать обратную сторону разрезаемого металла. Если работа включает резку во всех положениях, то выполняется сначала рез в потолочном направлении, затем в вертикальном, потом в нижнем.

97. Электродуговая резка ведется в большинстве случаев металлическими электродами. Величина тока выбирается в зависимости от толщины разрезаемого металла.

Электрокислородная резка начинается с регулировки величины тока и установки требуемого давления кислорода. Спустившись с электродержателем, водолаз должен отыскать место для реза, вставить электрод, открыть подачу кислорода и возбудить дугу. Для лучшего проплавления металла электрод необходимо держать под углом 90° к плоскости реза или с небольшим наклоном (10— 15°) в сторону ведения реза, плотно прижимая его к поверхности металла. При работе с бензокислородной установкой БУПР необходимо после присоединения всех шлангов к резаку проверить их герметичность. После чего в зависимости от толщины разрезаемого металла и глубины на месте работ установить редукторами необходимое давление кислорода и азота.

При резке металла толщиной до 50 мм подогревательный мундштук держат псе время перпендикулярно к плоскости разрезаемого металла. При большой толщине металла рекомендуется головку резака отклонять на 10—20° в сторону, противоположную направлению реза. При резке пакетов давление режущего кислорода принимается на 15—20% выше давления, требуемого при резке сплошного металла той же толщины. По окончании резки или при длительных перерывах в работе резак необходимо гасить.

Для механической резки металла под водой используются ножовки. В этом случае работа водолаза не отличается от работы в обычных условиях.

98. Необходимость разрезания (пиления) элементов деревянных конструкций под водой возникает в ходе строительства и восстановления мостов и при других работах.

На строительстве подводных и низководных мостов водолазы могут привлекаться к работам по обрезке свай, схваток, насадок и других элементов опор, находящихся под водой.

Перед спиливанием свай водолаз делает на сваях отметку места реза свай по опущенному лоту. Затем по отметкам на сваях крепит дощатый шаблон, который и определяет места среза свай. Спиливает сваи водолаз ножовкой. Срез начинать необходимо в строго намеченном месте и выдерживать правильное его направление. Для этого в намеченном месте производят надпил сваи, затем по всей длине реза концом ножовки наносят риску, по которой в дальнейшем и производят распил.

Работает водолаз с беседки, подвешенной к плавсредству, а при незначительной высоте свай прямо с грунта дна.

При стыковании свай деревянными или металлическими планками или с помощью металлических муфт их торцы опиливают для плотного соприкосновения друг с другом. Для стыкования свай металлическими бугелями концы их врубают в полдерева.

При расчистке русел рек срезание свай разрушенных мостов производится непосредственно у дна реки. Эта работа может выполняться как одним водолазом, работающим ножовкой, так и двумя, работающими поперечной пилой.

Работы по резке элементов деревянных конструкций под водой с помощью ножовки и поперечной пилы не отличаются от работ в обычных условиях.

Срезание свай и другие работы по резке дерева могут выполняться с применением пневматической пилы. Существуют образцы пневматических пил, позволяющие выполнять работу как одним, так и двумя водолазами.

99. Установка подводных заграждений на водных преградах производится, как правило, с плавсредств. Задачи водолазов при этом заключаются в обследовании места установки заграждений, контрольной проверке правильности установки заграждений на дне водной преграды, соединении их и закреплении.

Участок реки, на котором производится установка подводных заграждений, обозначается створными вехами, установленными на берегу, а ряды заграждений в зависимости от глубины обозначаются буйками или вехами.

100. Для производства работ по установке невзрывных фортификационных заграждений назначается команда в составе разведывательно-водолазного отделения.

При установке надолб, тетраэдров и других видов заграждений, располагаемых в ряд на определенном расстоянии друг от друга, водолазы осматривают, а иногда и готовят место установки, определяют качество установки заграждения и при необходимости производят замыв установленных заграждений, подсыпку грунта, остропку отдельных заграждений для их перестановки.

При установке ежей и рогаток в воде на водолаза, кроме того, возлагается задача их соединения.

Спуски водолазов под воду производятся с берега или плавсредства.

101. Установка минно-взрывных заграждений в воде производится саперными подразделениями с плавсредств.

Организация работ изложена в Руководстве «Устройство и преодоление инженерных заграждений».

Разведывательно-водолазные подразделения привлекаются к установке минно-взрывных заграждений только в условиях непосредственного соприкосновения с противником.

В зависимости от ширины, глубины водной преграды, характера грунтов дна и количества устанавливаемых мин для установки минного поля назначается от одного отделения до взвода разведчиков-водолазов.

Работа отделения (взвода) организуется в такой последовательности.

Границы участка минирования обозначаются створными вехами, устанавливаемыми на берегу реки. Начиная с верховой стороны, через каждые 50 м прокладываются путеводные нити, между которыми в зависимости от числа рядов минного поля прокладываются шнуры минера с марками.

На каждый шнур минера назначаются два водолаза (номера 1 и 2), которые поочередно подносят и устанавливают мины в местах, отмеченных марками.

Первые номера водолазов с минами (на большом течении с одной миной) заходят с низовой стороны и, продвигаясь вперед по путеводной нити, выходят к своим шнурам. Двигаясь против течения, водолазы по достижении концов своих минных шнуров устанавливают первые мины, выдергивают шпильки, крепящие концы минных шнуров, затем, возвращаясь по течению до вторых марок, устанавливают вторые мины и продвигаются к третьим маркам, где крепят шнуры шпильками, и, дождавшись вторых номеров водолазов, выходят на берег за следующими минами.

Вторые номера водолазов, установив мины, снимают шпильки и продвигаются к очередным маркам, где закрепляют шнуры, и,
дождавшись первых номеров, выходят на берег за следующими минами и т. д. По окончании минирования на этом участке шнуры минера снимаются и переносятся на другой участок.
Для переноски мин в помощь водолазам выделяются саперы. По окончании минирования командир взвода составляет формуляр минного поля.

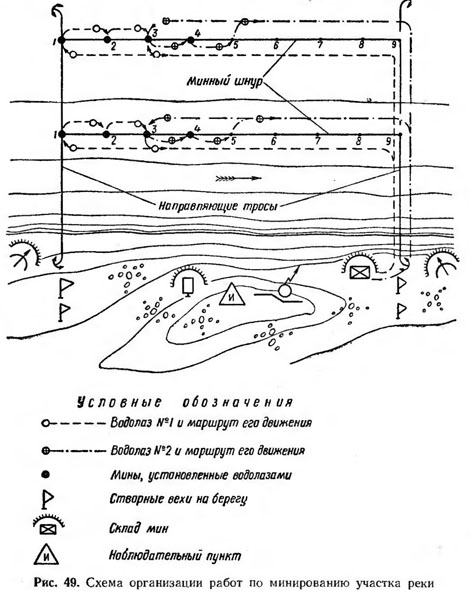

Организация работ по минированию участка реки показана па рис. 49.

102. Для проделывания проходов в невзрывных заграждениях в зависимости от их характера и ширины проделываемого прохода может выделяться до отделения водолазов, задача которых при этом сводится к осмотру и расчленению заграждений, их остропке для подъема или оттаскивания за пределы прохода, укладке на них зарядов для подрывания, а также к осмотру проделанного прохода.

Спуск водолазов производится с берега или с плавсредства в зависимости от удаления заграждений от берега.

103. Устройство проходов во взрывных заграждениях проводится тралением, взрывным способом и, как исключение, с помощью водолазов.

Спуск водолаза может производиться как с берега, так и с плавсредства, а работы организуются в соответствии с указаниями по технике безопасности, изложенными в разделе «Правила выполнения водолазных работ».
