4. РЕКОМПРЕССИОННЫЕ СТАНЦИИ

74. Для лечения декомпрессионной (кессонной) болезни и баротравмы легких (кессонноподобной болезни) водолазов применяются стационарные и передвижные рекомпрессионные станции ПРС и ПРК. Станция ПРС, кроме того, обеспечивает зарядку баллонов воздушных водолазных аппаратов.

Рекомпрессионные камеры представляют собой металлическую емкость, рассчитанную на рабочее давление до 10 атм и оборудованную приспособлениями для размещения в ней водолаза и врача и ведения лечебной рекомпрессии.


75. Стационарная рекомпрессионная станция монтируется на учебных местах для лечения и тренировки водолазов. Основными узлами таких станций чаще всего являются:

— поточно-декомпрессионная камера ПДК-2;

— водолазный дизель-компрессорный агрегат ВК-25-Д1;

— воздушные баллоны емкостью 250 л.
Стационарная рекомпрессионная станция на базе ПДК-2 и компрессора ВК-25-Д1 имеет следующие технические данные:

— рабочее давление воздухохранителей и трубопроводов — 25 ати;

— рабочее давление рекомпрессионной камеры — 10 ати-,

— возможный режим лечебной рекомпрессии согласно Инструкции по лечению декомпрессионной (кессонной) болезни и баротравмы легких (кессонноподобнойболезни), вып. 1960 г.— V;

— обслуживающий расчет:

начальник станции — 1; моторист-компрессорщик— 1; водолаз-оператор— 1,

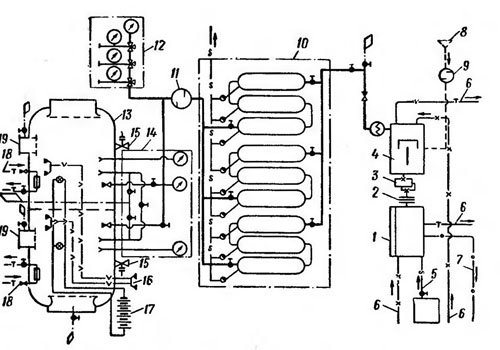

Рис. 40. Принципиальная схема стационарной рекомпрессионной станции: 1 — двигатель; 2 — муфта сцепления; 3 — редуктор; 4 — компрессор; 5 — топливопровод; 6 — водопроводы; 7 — отвод выхлопных газов; 8 - воздухоприемник; 9 — фильтро-сепаратор; 10 — воздухохранительные баллоны; И — воздушный фильтр; 12 — водолазный щит; 13—поточная декомпрессионная камера ПДК-2; 14—пульт управления; 15 — предохранительный клапан; 16 — телефон; 17 — аккумулятор; 18 — системаотопления; 19 — шлюзы





Дополнительно выделяемый для проведения лечебной (тренировочной) декомпрессии расчет:
— врач-физиолог (фельдшер) — 1;
— моторист — 1;
— водолазы — 2.
Принципиальная схема станции показана на рис. 40, варианты размещения оборудования — на рис. 41, 42.


Средством обеспечения безопасности водолазов, находящихся в камере при аварийной остановке компрессоров, являются регенеративные установки типа РДУ или РУКТ.

76. Передвижная рекомпрессионная камера ПРК (рис. 43) смонтирована на шасси двух грузовых автомобилей ЗИЛ-151. В комплект оборудования передвижной камеры входят:

— малая рекомпрессионная камера типа РК (без предкамеры);

— водолазный дизель-компрессорный агрегат ВК-25-Д1 (ВК-25-Б1);

— воздухохранительные баллоны емкостью 250 л каждый;

— системы, обеспечивающие работу агрегата (охлаждение, забор воздуха, подачу топлива и др.).

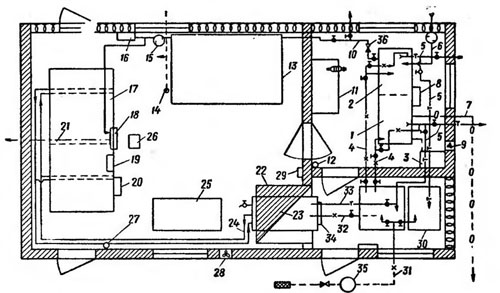

Рис. 41. Компоновка стационарной рекомпрессионной станции с системой охлаждения открытого (проточного) типа:
1 — двигатель; 2 — компрессор; 3 — топливный бак; 4, 5, 31, 32, 33 — водопроводы; 6 — система забора воздуха; 7 — отвод выхлопных газов; 8, 20—аккумуляторы; 9, 28 — вытяжные вентиляторы; 10 — нагнетательный воздухопровод; 11 — верстак; 12, 27—огнетушители; 13 — ресивер; 14 — конденсатоотвод; 15 — воздушный фильтр; 16 — водолазный щит; 17 — камера ПДК-2; 18 — пульт управления; 19 — телефонный аппарат; 21 — воздухопровод выпускной; 22 — печь; 23 — котел отопления; 24 — трубопроводы отопления; 25 — стол медперсонала; 26 — стол водолаза-оператора; 29 — аптечка; 30 — запасные баки; 34 — топка; 35 — насос; 36 — обратный клапан

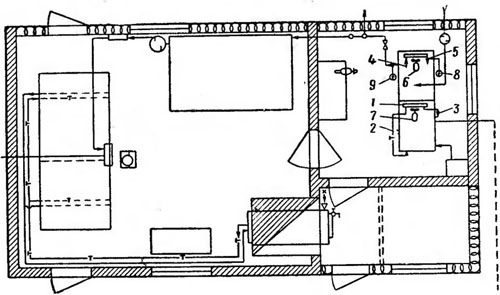

Рис. 42. Компоновка стационарной рекомпрессионной станции с системой охлаждения замкнутого типа:
1 — радиатор двигателя; 2, 3, 4, 5 — водопроводы; 6, 7 — вентиляторы с электродвигателями; в —термометр входящей в компрессор воды; 9 — термометр выходящего из компрессора воздуха







Технические данные передвижной рекомпрессионной камеры ПРК
Базовые машины марки ЗИЛ-151..........................2

Возможный режим лечения................................V

Рабочее давление компрессора и воздухохранителей, ати . . 25

Рабочее давление рекомпрессионной камеры РК, ати ... 10

Время, необходимое для развертывания камеры и подготовки

к действию, мин..................... . 50

Обслуживающий расчет:

в транспортном положении: начальник передвижной рекомпрессионной камеры ПРК . . , ...................................1

шоферы ..............................................2

моторист-компрессорщик..............................1

при лечебной рекомпрессии (декомпрессии) дополнительно:

врач-физиолог (фельдшер) . . -........................1

водолазы . . . .....................................2

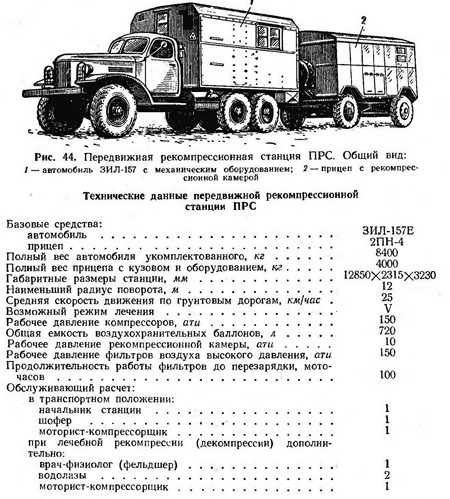

77. Передвижная рекомпрессионная станция ПРС (рис. 44) смонтирована на автомобиле ЗИЛ-157 и прицепе 2ПН-4. В состав станции входят:

— рекомпрессионная камера РКМ с предкамерой;

— компрессоры К2-150;

- генератор переменного тока типа АПНТ-85;

 - фильтр воздуха высокого давления;

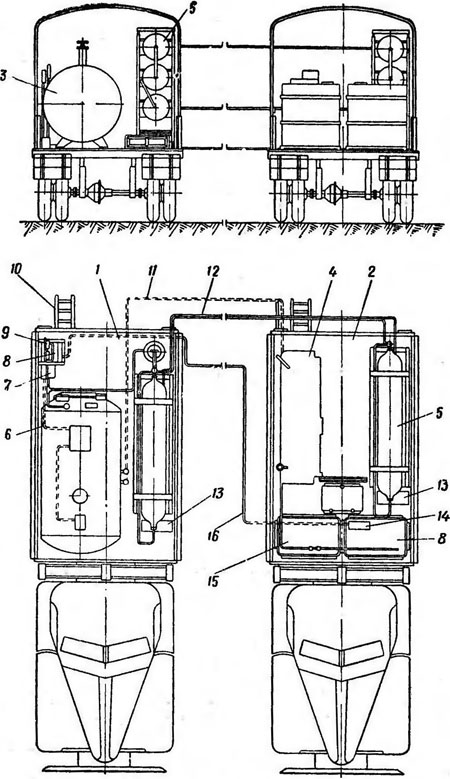

Рис. 43. Передвижная рекомпрессионная камера ПРК:
1 — машина с рекомпрессионной камерой: 2 — машина с дизель-компрессориым агрегатом; 3 — рекомпрессионная камера РК; 4 — водолазный дизель-компрессорный агрегат; 5 — воздухохраиительные баллоны; б — линия связи с камерой; 7 — телефон ТАК-Б; 8 — телефон ТАИ-43; 9 — водолазный распределительный щит; 10 — трап; 11— шланги обогрева камеры; 12 — водолазные соединительные шланги; 13 — аккумуляторная батарея 6СТЭН-140М; 14, 15 — приемный и расходный бакн системы охлаждения дизель-компрессионного агрегата; 10 - линия связи между телефонами












Рекомпрессионная камера РКМ позволяет вход (выход) врача в камеру для оказания помощи водолазу в ходе лечебной рекомпрессии. Оборудование станции позволяет производить зарядку воздухом баллонов автономных воздушных аппаратов и снабжение иоздухом водолазов, работающих в снаряжении с выдохом в воду (тина СВВ-55) и в вентилируемом снаряжении.
