3. ВОДОЛАЗНАЯ ТЕХНИКА

Устройства для подводного освещения


71. Для освещения места работы водолаза под водой применяются подводные светильники, наиболее распространенными из которых являются:

— подводный фонарь РПФ-55;

— подводный переносный светильник ППС-ЮОО;

— подводный фонарь ПФ-1;

— шлемовый светильник ВС-1.

Ручной подводный фонарь РПФ-55 (рис. 35) предназначен для Освещения под водой места работ и подачи сигналов в надводном положении.

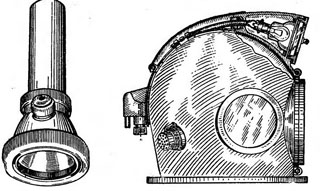

Рис. 35. Ручной под- Рис. 36. Водолазный шлемовый светильник водный фонарь РПФ-55

Максимальная сила света — 100 свечей, источником тока служат два гальванических элемента «I-КЧ-У-З» напряжением 1,6 в, емкостью 3 а-ч каждый.

Подводный фонарь ПФ-1 предназначен для освещения различных предметов под водой при их обследовании. Максимальная сила света фонаря 21 свеча, источником света является аккумуляторная батарея НКИ-10 напряжением 1,25 в, емкостью 10 а-ч.

Подводный переносный светильник ППС-ЮОО имеет металлический кожух, внутренняя поверхность которого отражает и направляет свет. Для переноски светильника на кожухе имеется ручка.

Водолазный шлемовый светильник (рис. 36) закрепляется на шлеме водолаза. Питается светильник от источника тока, находящегося на поверхности.


Средства связи с водолазом

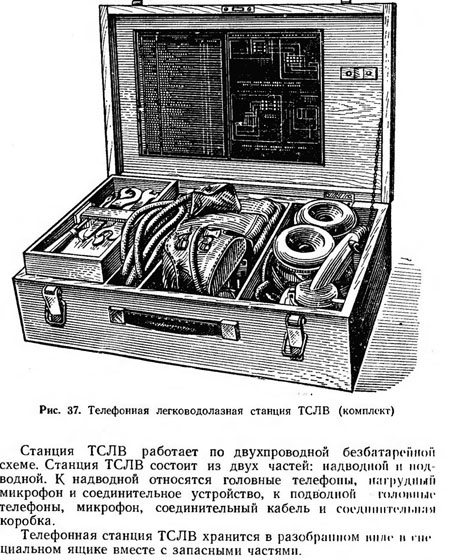

72. Телефонная легководолазная станция TCJIB (рис. 37) служит для связи с водолазом, работающим под водой. Она может использоваться с различными видами водолазного снаряжения.

Станция обеспечивает связь на расстояние до 50 м. Вес станции 15 кг.


Схема телефонной легководолазной станции ТСЛВ показана на рис. 38.

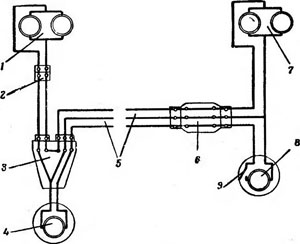

Рис. 38. Схема телефонной легководолазной станции ТСЛВ:
1 — телефон работающего водолаза; 2 — плоская вилка; 3 — штепсельная коробка; 4 — микрофонная коробка работающего водолаза;5 — телефонный кабель; 6 — соединительная коробка; 7— телефон-наушники страхующего водолаза; 8 — нагрудный микрофон; 9— тангента

Средства  передвижения водолазов под водой

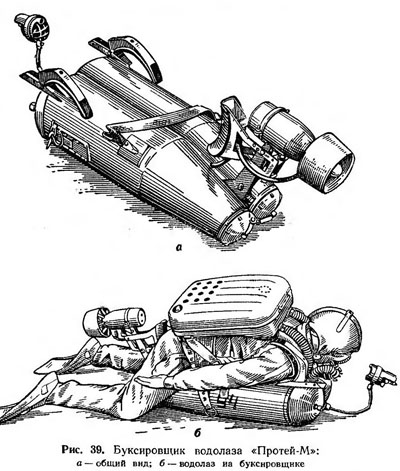

73. К средствам передвижения водолазов под водой относится индивидуальный буксировщик водолаза «Протей-М», который предназначен для автономного передвижения водолаза под водой и представляет собой аппарат нагрудного типа. Общий вид буксировщика приведен на рис. 39, а.

Буксировщик крепится на груди и животе водолаза при помощи двух плечевых, одного заднего упора и поясного ремня. Плечевые упоры откидные, пружинные, что обеспечивает постоянное прижатие буксировщика к телу водолаза. Положение заднего упора может регулироваться в зависимости от роста водолаза. Поясной ремень обеспечивает плотное подтягивание буксировщика к водолазу.

Буксировщик состоит из корпуса, двигателя с гребным винтом, аккумуляторной батареи, выключателя, плечевых и заднего упоров и вытеснителей. Вместо вытеснителей могут быть установлены заглушки.

Корпус представляет собой герметичную конструкцию, разделенную на два отсека: передний аккумуляторный отсек и кормовой отсек вытеснителей.

Аккумуляторный отсек имеет предохранительный клапан, служащий для сброса газов, выделяющихся из аккумуляторов, и про дувочный клапан, служащий для впуска азота при продувке.

Электродвигатель имеет герметичный корпус, полностью омываемый водой, что обеспечивает его охлаждение.


Для плавания с использованием буксировщика водолаз применяет гидрокомбинезон, дыхательный аппарат заспинного типа и ласты. Положение водолаза на буксировщике показано на рис. 39, б.

Одевание буксировщика водолаз производит в воде. Каждый водолаз для своего веса и снаряжения должен проверить общую плавучесть с буксировщиком.

Запуск и остановка двигателя осуществляются выключателем.

Управление ходом по глубине и направлению водолаз осуществляет подруливанием руками и ногами. При выключенном двигателе водолаз с закрепленным на нем буксировщиком удерживается в вертикальном положении, что дает возможность проводить наблюдение как в воде, так и под водой, не снимая буксировщика.

При отсутствии течения, двигаясь на буксировщике, водолаз может буксировать за собой груз или второго водолаза, при этом соединительное звено должно быть выполнено из негибкого кабеля, не могущего намотаться на винт.

При наличии течения водолаз может буксировать груз, прикрепленный непосредственно к буксировщику.

К самостоятельному управлению буксировщиком допускаются только водолазы, допущенные по состоянию здоровья для выполнения водолазных работ на глубинах до 20 м.

Допуск к самостоятельному управлению буксировщиком производится только после приема экзаменов по устройству буксировщика, инструкции по его эксплуатации и приобретения практических навыков по управлению буксировщиком. Допуск оформляется приказом командира части, на основании которого вносится соответствующая запись в личную книжку водолаза.

Учебное плавание водолазов до получения прав на самостоятельное управление буксировщиком производится только под руководством инструктора-водолаза на страхующем конце с обеспечивающими лодкой или катером, на водоеме без течения, глубиной до 10 ж и волнении не более двух баллов.

После приобретения навыков и получения допуска на самостоятельное управление буксировщиком в мирное время с целью возможности наблюдения за водолазом и оказания при необходимости ему помощи плавание водолазов должно осуществляться с контрольным буйком и обеспечивающим плавсредством. При этом, как и при буксировке груза, соединительное звено (между водолазом и контрольным буйком) должно исключать возможность наматывания на винт.

Подробное описание устройства буксировщика, а также правила эксплуатации изложены в инструкции по использованию индивидуального буксировщика водолаза.
