1.2. СПЕЦИАЛЬНЫЙ ИНВЕНТАРЬ И ПРИСПОСОБЛЕНИЯ АЛЬПИНИСТОВ

Карабин для альпинистов

Карабин — соединительное разъемное звено при работе с веревкой (веревка-крюк, веревка-пояс и т. д.). Кроме того, в случае необходимости он может выполнять функции блока, тормозного устройства и даже служить непосредственной точкой опоры. Формы карабинов разнообразны — треугольный, овальный, грушевидный, бобовидный и т. д. (рис 9). Изготовляются они из высокопрочных легированных сталей, титановых и алюминиевых сплавов. Форма, размеры сечений и конструкция разъемных деталей (замка) карабина должны гарантировать не только высокую прочность, но и отсутствие заметных деформаций под нагрузкой (тем более остаточных), нарушающих совмещение деталей замка. Оптимальное сочетание этих показателей должно обеспечить также удобство работы с карабином при одновременном использовании двух веревок, а также выполнение других функций, упомянутых в начале абзаца. Очевидна также необходимость разумного уменьшения веса — ведь альпинисту приходится носить с собой довольно много карабинов. Нормальная работа карабина возможна только при безукоризненно работающем замке. Поэтому все лучшие современные модели карабинов снабжены предохранительными муфтами различных конструкций, предотвращающими случайное «самопроизвольное» открывание замка.

Ленинградская верфь ВЦСПС продолжает выпускать

стальные треугольные карабины круглого сечения (0 10 мм). Эти карабины удовлетворяют лишь требованиям учебной работы и несложных туристских и альпинистских маршрутов. Одновременно верфь начала освоение бобовидных карабинов круглого сечения. При том же весе они «просторнее», удобнее для хвата и лучше сопротивляются деформации. Однако прочность их еще не достигает норм, установленных УИАА. Успешное решение этой проблемы без применения новых материалов вряд ли возможно. В практике советского альпинизма нередко применение титановых карабинов,' изготовленных полукустарными способами, и есть перспективы для организации их промышленного выпуска.

Зарубежные фирмы предлагают самые различные по форме и размерам сечения карабины, выдерживающие нагрузку свыше 2200 кГ при весе, не превышающим 100 гр. Не менее разнообразны решения в части конструк-ции предохранительных устройств, заменяющих муфту на резьбе, вплоть до замков, автоматически срабатывающих при защелкивании карабина и открывающихся осевым смещением муфты (одним из недостатков резьбовой муфты является возможность отворачивания от трения о неудачно заправленную веревку и «забивания» резьбы).

В значительной мере это разнообразие преследует рекламные цели и, повидимому, при плановом производстве запросы туристов и альпинистов могли бы быть удовлетворены несколькими оптимальными моделями.

Испытания карабинов по методике, рекомендованной УИАА, производятся по схеме, изображенной на рис. 10а, б и в.

Испытания производятся статической нагрузкой на разрывной машине с помощью соответствующего приспособления. Карабин должен быть предварительно охлажден до температуры — 30 °С. Испытания производятся отдельно с открытым и закрытым замком в двух направ-лениях — продольном и поперечном. Условия таковы: после растяжения в продольном направлении с открытым замком под нагрузкой 1200 кГ замок карабина должен нормально закрываться и открываться. Появление заметных деформаций допускается только при нагрузках свыше 1200 кГ.

То же условие должно соблюдаться при испытании карабина с закрытым замком под нагрузкой 1400 кГ. Разрушаться карабин должен при усилии не меньшем 2200 кГ. Кроме того, карабин должен выдерживать нагрузку не менее 600 кГ в поперечном направлении (закрытым).

Для страховки крючьев в процессе забивания применяются маленькие карабины-крюкоулавливатели в комбинации со шнуром, прикрепленным к поясу.

При движении по сложному скальному рельефу с взаимной страховкой одна из наиболее важных задач — организация надежных точек закрепления, чтобы выдержать возможный динамический рывок достаточно большой мощности. Поскольку выступы подходящей формы на таких участках явление не частое, то единственным средством для достижения этих целей является крюк, забиваемый в скальные трещины. Кроме того, в современном лазании крюки часто используются не только для страховки и самостраховки, но и как непосредственная точка опоры для продвижения.

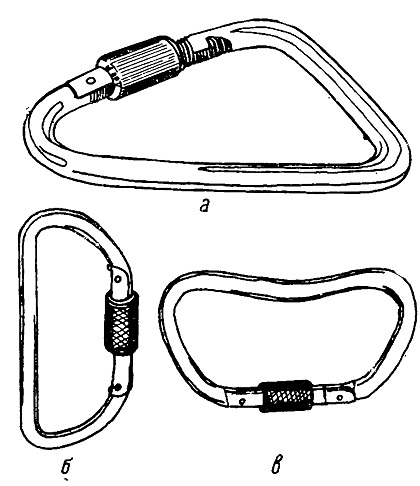

Рис. 9. Карабины а) треугольный, б) трапецоидальный, в) бобовидный.

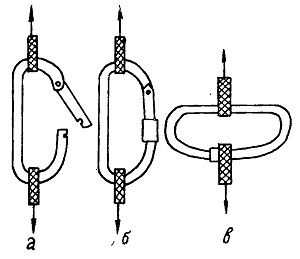

Рис. 10. Испытание карабинов по методике УИАА.
а) Р= 1100 кг — после снятия нагрузки карабин должен свободно
закрываться и открываться.
Р > 1200 кг — после снятия нагрузки допускаются деформации.
б) Р > 1400 кг — после снятия нагрузки карабин должен свободно
открываться и закрываться.
Р > 2200 кг — разрушающая нагрузка.
в) Р = 600 кг — после снятия нагрузки карабин должен свободно
открываться и закрываться.
