Солнечно-магнитный компас для туристического похода зимой

Такой компас (рис. 18) позволяет выдерживать нужное направление при путешествии в тундровых районах, по арктическим льдам и в местах сложных магнитных склонений. Его особенность — сочетание лимба магнитного компаса и часового лимба, в котором отсчет начинается с юга по ходу часовой стрелки: цифры 24— против 180°, 6 — против 270°, 12 — против 360° и 18 соответствует 90°.

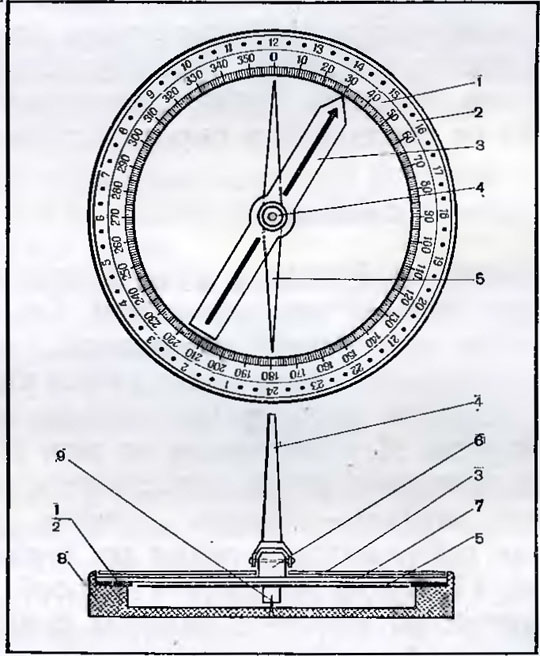

Рис. 18. Солнечно-магнитный компас:
1—лимб компаса; 2— лимб часов; 3—визир; 4 — откидная стойка; 5 — магнитная стрелка; 6 — ось откидной стойки; 7 — прозрачная крышка; 8 — корпус компаса; 9 — ось магнитной стрелки

В центре прозрачной крышки на оси крепятся откидная стойка и визир. Допустим, время 13 часов и нужно двигаться на северо-восток. Ставим визир мушкой на 45°, поворачиваем компас до совмещения тени от стойки с цифрой 13, и визир покажет нужное направление, для выдерживания которого надо лишь совмещать тень на часовом лимбе с цифрой 13, перемещая ее через каждые 20 минут на 5° по ходу часовой стрелки, что обеспечивает большую точность выдерживания направления. Эго можно также контролировать и магнитной стрелкой: определив нужное направление по солнцу, следует заметить, на каком делении остановился северный конец стрелки. Если солнце скроется, можно с успехом двигаться, используя прибор как магнитный компас, — двойной контроль, и не надо учитывать магнитного склонения.
