НИЗЬКОВОЛЬТНЕ ЕЛЕКТРООБЛАДНАННЯ ТРОЛЕЙБУСА E183D1-01 - ЧАСТИНА 2

Реле і запобіжники тролейбуса E183D1-01

Реле і запобіжники (малюнок 8.4) знаходяться безпосередньо за робочим місцем водія.

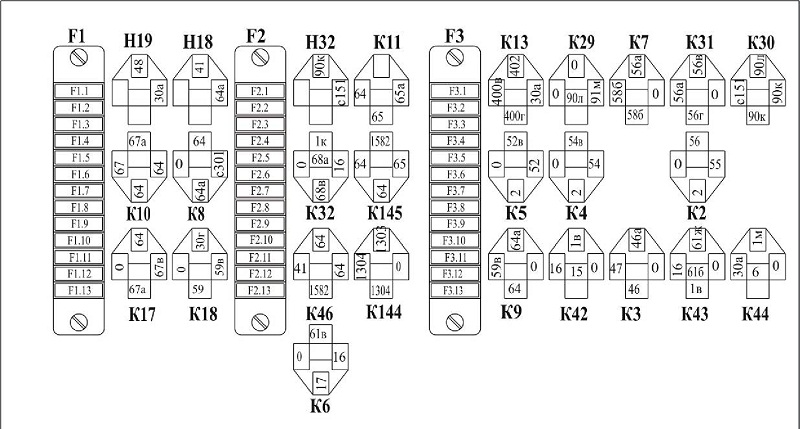

Малюнок 8.4 - Реле і запобіжники

Запобіжники:

F1:

F1.1 (10А) - резервний;

F1.2 (7,5А) - фари, габарити, фари протитуманні; F1.3 (10А) - звукові сигнали;

F1.4, F1.5 (5А) - ближнє світло;

F1.6, F1.7 (7.5А) - дальнє світло;

F1.8 (10А) - верхні габарити, підсвітка приладів; F1.9, F1.10 (7.5А) - габарити;

F1.11 (20А) - склоочисник;

F1.12 (5А) - резервний;

F1.13 (10А) - повороти F2:

F2.1 (10А) - резервний;

F2.2 (7.5А) - обігрів дзеркал;

F2.3 (5А) - живлення приладів;

F2.4 (7.5А) - пневматична система;

F2.5 (5А) - ABS;

F2.6 (7.5А) - маршрутовказівники;

F2.7 (7.5А) - задній хід;

F2.8 (7.5А) - вентилятори;

F2.9 (10А) - магнітола, відео;

F2.10 (20А) - ABS;

F2.11 (7.5А) - світло водія, управління рульовою колонкою;

F2.12 (10А) - замок вмикання приладів;

F2.13 (10А) - опалення кабіни.

F3:

F3.1 (10А) - опалення салону;

F3.2 (20А) - обігрів вітрового скла;

F3.3 (15А) - піднімання/опускання скла, обігрів вітрового скла, обігрів бокового

скла;

F3.4 (20А) - обігрів бокового скла;

F3.5 (5А) - загальний дверей, передні двері;

F3.6 (5А) - середні двері;

F3.7 (5А) - задні двері;

F3.8 (7.5А) - аварійне освітлення салону;

F3.9 (20А) - реле аварійного вимикача, аварійна сигналізація;

F3.10 (10А) - опалення салону;

F3.11 (10А) - освітлення салону;

F3.12 (10А) - освітлення салону;

F3.13 (10А) - освітлення дверей.

Реле:

К2 (901.3747) - габарити, підсвітка приладів;

К3 (901.3747) - звукові сигнали;

К4 (901.3747) - ближнє світло;

К5 (901.3747) - дальнє світло;

К6 (901.3747) - аварійна мигаюча сигналізація;

К7 (901.3747) - вмикання задніх протитуманних ліхтарів;

К8, К9 (901.3747) - відключення зумера Н18;

К10 (901.3747) - вмикання ліхтарів гальмування;

К11 (861.3747-01) - сигналізація стоянкового гальма;

К13 (901.3747) - система ABS;

К17 (901.3747) - вмикання заднього ходу;

К18 (901.3747) - вмикання сигналу гальмування;

К29, К30 (901.3747) - система аварійного відкривання дверей;

К31 (901.3747) - освітлення дверей;

К32 (901.3747) - аварійне освітлення салону;

К42 (901.3747) - система аварійного вимикача;

К43 (901.3747) - аварійна мигаюча сигналізація;

К44 (901.3747) - блокування відключення АКБ;

К46 (901.3747) - сигналізація стану пневматичної системи;

К144 (901.3747) - світлофорне гальмо;

К145 (901.3747) - вмикання стоянкового гальма.

Н18 (831.3747-01) - аварійна сигналізація гальмівної системи;

Н19 (831.3747-01) - сигналізація водію;

Н32 (831.3747-01) - сигналізація аварійного відкривання дверей.
