Бачок насоса гідропідсилювача тролейбуса E183D1-01

РУЛЬОВЕ КЕРУВАННЯ ТРОЛЕЙБУСА E183D1-01 - ЧАСТИНА 2

Бачок насоса гідропідсилювача тролейбуса E183D1-01 (рисунок 6.7) встановлений у відсіку тягового електродвигуна, і є циліндричним резервуаром об’ємом 3 дм3, з’єднаним із системою шлангами.

У бачку встановлений паперовий фільтруючий елемент змінного типу РГМ 620-1 ТУ 34.3-30386962-002-2001. На кришці бачка є отвір вимірювача (щупа) рівня оливи. Оливу в бачок заливають за допомогою воронки при знятій кришці і непрацюючому електродвигуні.

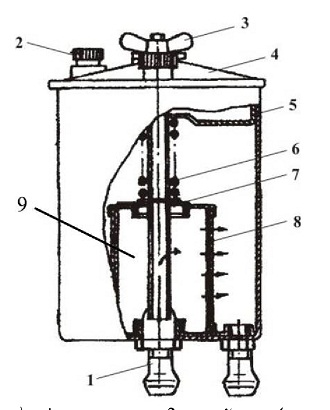

Рисунок 6.7 - Бачок насоса гідропідсилювача

1 - штуцер; 2 - вимірювач (щуп) рівня оливи; 3 - гайка; 4 - кришка; 5 - корпус бачка; 6 - пружина; 7 - клапан; 8 - сітка фільтруючого елементу; 9 - фільтруючий елемен.

Технічне обслуговування

Технічне обслуговування рульового управління з гідропідсилювачем проводиться відповідно до плану технічного обслуговування тролейбуса і полягає в періодичній перевірці:

- рівня оливи в бачку гідронасоса;

- герметичності елементів гідросистеми;

- кріплення рульового механізму, насоса гідропідсилювача руля, електродвигуна,

трубопроводів;

- вільного ходу рульового колеса;

- мащенню шестерень, рейок і поверхонь, по яких рухаються вузли рульової колонки, а також підшипників.

Перша заміна фільтруючого елементу повинна виконуватися після обкатки, перевірки і регулювання гідроприводу керма. Другу заміну фільтруючого елементу одночасно з промивкою гідросистеми та заміною робочої рідини рекомендується проводити після 5 тис. км пробігу тролейбуса.

При заміні оливи в системі гідропідсилювача керма необхідно виконати наступне:

1. Поставити тролейбус на рівний горизонтальний майданчик.

2. Дотримуватись особливих запобіжних заходів:

- корпус тролейбуса заземлити;

- включити стоянкове гальмо;

- перемикач напряму руху перевести в “нульове” положення.

3. Підняти передні колеса тролейбуса так, щоб вони не торкалися опорної поверхні, або від’єднати від сошки поздовжню рульову тягу.

4. Зняти з бачка кришку, відвернувши гайку-баранчик.

5. Від’єднати від бачка насоса трубопровід низького тиску (зливу), що йде від рульового механізму, злити оливу з бачка.

6. Ключ замка вімкнення приладів і блокування рульового колеса перевести в положення I.

7. Включити електродвигун гідронасоса вимикачем 15 (рисунок 2.3) і злити оливу з гідросистеми.

Процедура зливу оливи проводиться двома виконавцями: перший виконавець стежить за зливом оливи в ємність, другий виконавець знаходиться на місці водія біля щитка приладів.

За командою першого виконавця другий виконавець, що знаходиться на місці водія біля щитка приладів, включає або відключає електродвигун .

9. Вимкнути електродвигун гідронасоса.

11. Повернути рульове колесо вліво до упору.

12. Викрутити пробку з корпусу рульового механізму і злити залишки оливи в підготовлену ємність.

13. Вийняти з бачка сітку фільтруючого елементу разом з притискною пружиною і тарілкою та паперовий фільтруючий елемент.

10. Промити сітку, очистити від смолянистих відкладень розчинником.

11. Промити деталі в бензині і просушити стисненим повітрям.

12. Вставити в бачок чисту сітку, новий паперовий фільтруючий елемент, тарілку з пружиною.

13. Закріпити трубопровід низького тиску на місце, закрутити пробку в корпус рульового механізму.

14. Залити свіжу оливу в бачок до появи її над сіткою фільтра.

15. Ввімкнути електродвигун гідронасоса обертаючи рульове колесо від упору до упору та утримуючи його короткочасно в крайніх положеннях протягом 2 - 3 с, прокачати гідросистему, доливаючи оливу в бачок до тих пір, поки рівень оливи в бачку не перестане різко змінюватись і не припиниться вихід бульбашок повітря.

16. Вимкнути електродвигун гідронасоса.

17. Встановити кришку бачка разом з кільцем ущільнювача.

18. Затягнути зусиллям руки гайку-баранчик кришки бачка.

19. Приєднати рульову тягу.

20. Перевірити рівень оливи щупом. Долити оливу до необхідного рівня і закрутити щуп.

Після обкатки тролейбуса перевірити герметичність з’єднань. Підтікання оливи не допускається.

Щоб не піддавати деталі рульового механізму і рульового приводу великим навантаженням, коли керовані колеса повертаються до упору, проводиться регулювання меж дії гідропідсилювача за кутом повороту сошки.
