Педальный привод троллейбуса ТРОЛЗА-5265



(Рис. 3.8.)
Педальный привод состоит из двух педалей, расположенных справа и слева от рулевой колонки - соответственно педаль хода и педаль рабочего тормоза. Педали тормоза и хода через тяги связаны с рычагами контроллера, размещенного за сиденьем водителя. Педаль тормоза через тяги и промежуточный валик связана также с 2х-секционным пневматическим тормозным краном, установленным под полом. Необходимая последовательность включения «электротормоза» и пневматических тормозов обеспечивается кинематической схемой присоединения тормозной педали. В исходное положение система тяг и рычагов педалей хода возвращается оттяжными пружинами.

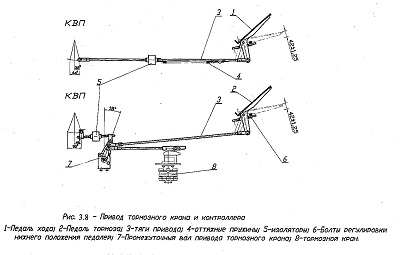

Рис. 3.8 - Привод тормозного крона и контроллера







Регулировка педального привода. Высотой подпедапьных болтов установить размер 42мм положения нажатых педалей. Правильная работа привода обеспечивается регулировкой длин тяг.

Регулировка привода ходовой части контроллера. При полностью нажатой пусковой педали изменением длины тяги установить кулачковые элементы контроллера 5-41 в замкнутое и 5-40 в разомкнутое состояние.

Регулировка привода тормоза. Регулировкой тяги тормозного рычага контроллера установить угол 18°±2° начального положения рычага промежуточного вала, далее, регулировкой длины тяги от педали при полностью нажатой педали довести тормозной рычаг контроллера до такого положения, чтобы он не дошел до своего крайнего заднего положения 3+5мм. Регулировочной тяги тормозного крана при нажатой педали, отсутствии давления воздуха на входе верхней секции тормозного крана и давлении на входе нижней секции 0,62±0,02МПа довести давление на выходе из нижней секции крана до 0,45+0,05МПа. После регулировки при подсоединении питающей магистрали к верхней секции тормозного крана при нажатии на тормозную педаль давление на входе и выходе крана должно быть одинаковым ( в пределах погрешности манометра).
