Техническая характеристика основных агрегатов и систем троллейбуса ТРОЛЗА-5265

Техническая характеристика основных агрегатов и систем троллейбуса ТРОЛЗА-5265

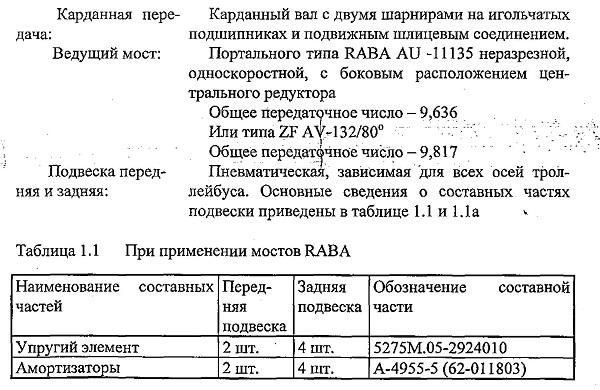

Наименование составных частей

Перед

няя

подвеска

Задняя

подвеска

Обозначение составной части

Регуляторы уровня пола

1 шт.

2 шт.

11.2935010-01 или 4640060020 (WABCO)

Табдица 1.1а При применении мостов ZF

Наименование составных частей .	Перед няя подвеска	Задняя подвеска	Обозначение составной части
Упругий элемент	2 шт.		0501.209.513
Упругий элемент		4 шт.	0501.210.851
Амортизаторы	2 шт.		0501.320.587
Амортизаторы		4 шт.	0501.316.499
Регуляторы уровня пола	1 шт.	2 шт.	11.2935010-01 или 4640060020 (WABCO)

Передняя ось: Портального типа А.703.02-3100, неразрезная,

управляемая.

Установка колес:

- угол поперечного наклона шкворня - 8°

- угол продольного наклона шкворня -3,5°

- схождение колес, мм - 0-1,5

или типа ZF RL 85А

Колеса: 8,25x22,5 дисковые с неразборным ободом. Каждое колесо крепится десятью гайками.

Количество колес:

- на передней оси 2

- на задней оси 4 (сдвоенные)

Шины: Бескамерные 275/70R22,5

Номинальное давление в шинах кПА (кгс/см2):

- передних 870 (8,9)

- задних 850 (8,7)

Рулевое управление:

Рулевое управление со встроенным гидроусилите лем: .

- гидравлический серворуль А-500.73-3520-000;

- рулевая колонка А-500.55-3505-000, регулируемая по высоте и углу наклона;

- угловой редуктор А-500.06-3520-500;

- насос ИГР-16.000 или ЗиЛ-1Э6И, привод насоса от низковольтного электродвигателя.

Приборы контрольные

Дисплей блока индикации

БИГ-01-4 (Входящий в комплект тягового преобразователя ПТАД-202М-180)

Блок светодиодной индика-ции

БСИ-01

Блок светодиодной индикации унифицирован с блоком сочлененного троллейбуса, однако на троллейбусе ТРОЛЗА-5265 задействованы не все его имеющиеся функции, например, защита сочленения; другие функции также могут быть не задействованы, если данные системы на троллейбусе не установлены (например, ГШУ, четвертая дверь и т.д.)

Устройство контроля изоляции....... УКИ или ПРИБОЙ-2

Тормозные системы:

1 Рабочая тормозная система

Пневматическая, двухконтурная. Колесные мозные механизмы барабанного типа, автоматиче-

ская регулировка зазора между барабаном и тормозной колодкой, АБС.

Параметры колесных тормозных механизмов приведены в таблице 1.2

Таблица 1.2

Наименование параметра	Передние тормозные механизмы	Задние тормозные механизмы
1 Внутренний диаметр барабана, мм	420	420
2 Ширина тормозной накладки, мм	180	180
При применении мостов ZF колесные тормозные механизмы передней оси дискового типа.

2 Стояночная тормозная система......Функцию стояночной тормозной системы выполняют тормозные механизмы ведущего моста с приводом от пружинных энергоаккумуляторов.

3 Аварийная тормозная система.............Функцию аварийной тормозной системы выполняет один из действующих контуров рабочей тормозной системы или пружинные энергоаккумуляторы заднего моста.

4 Износостойкая тормозная система............Электродинамическое рекуперативное торможение тяговым электродвигателем через колеса ведущей оси. .

Компрессор..............Типа КУТ-ЗМ, одноступенчатый, одноцилиндровый. Расположение цилиндра вертикальное. Привод от асинхронного электродвигателя. Имеется преобразователь для питания асинхронного двигателя.

Производительность при избыточном давлении 0,7 МПа и частоте вращения 1500 об/мин, дм3/м (л/мин) -300

Избыточное давление, номинальное, МПа - 0,8 Потребляемая мощность, кВт - 3,8

Или типа Агрегат компрессорный винтовой АКВ 0,3/0,8ЛУ2.

Производительность при номинальном избыточном давлении и номинальном напряжении, м3/мин - 0,32 Наибольшее избыточное давление в нагнетательной магистрали, МПа -0,8

Напряжение электродвигателя, В (переменного тока) - 380

Потребляемая мощность, кВТ - 5

Регулятор давления.............АК-11Б.

Напряжение электрических цепей.......Величины входных напряжений (постоянного тока):

- тяговой цепи........ 550 В (400-S-720 В)

- цепей управления .........24 В (16,8-30 В)

Система управления тяговым электродвигателем.........С использованием транзисторного тягового преобразователя.

Тяговое электрооборудование.........Базовый комплект тягового электрооборудования приведен в таблице 1.3. Комплект, установленный на троллейбусе, определяется договором на поставку троллейбусов.

Базовый комплект тягового оборудования

Таблица 1.3

Наименование электрооборудования и его характеристики	Тип электрооборудования и значения его характеристик
Электродвигатель тяговый:
- тип	асинхронный ТАД-280Ь4
- напряжение (переменное), В	377
- мощность номинальная, кВт	180
- частота вращения, об/мин	1470
- макс. допустимое число оборотов, об/мин	3950
Преобразователь тяговый
- тип	ПТАД-202М-180
- номинальное напряжение контактной сети, В	550

- напряжение бортовой сети, В .	12-30
Выключатель автоматический быстродействующий
- тип	ВБ-7-250/6
- номинальный ток при постоянной во вре
мени нагрузке, А	250 ..
- пределы токов уставки, А	250-750
Устройство контроля изоляции	Комплект УКИ или Прибой-2
Контроллер водителя	КВП-36А или КВП-36АТ
Реакторы помехоподавления
- тип	ИК-22А
Токоприемники:
-тип	РТ-6И
- напряжение номинальное, В	550
- ток длительный, А	170
Блок тормозных резисторов
- тип	БТР-51
Регистратор электроэнергии
- тип	РЭТТ (СКВТ-Э)

Таблица 1.4

Базовый комплект вспомогательного электрооборудования

Наименование электрооборудования и его характеристик	Тип электрооборудования и значения его характеристик
Электродвигатель компрессора:
- тип	Асинхронный
- мощность, кВт	4
Преобразователь статический компрессора
- тип для компрессора КУТ-ЗМ	пск
для компрессора АКВ 0.3/0,8ЛУ2
Блок вспомогательных контакторов
- тип	БКВ
Двигатель гидронасоса рулевого управления
- тип	682Б-3701010
- номинальное напряжение, В	24
- номинальная мощность, кВт	1,2"
Статический преобразователь:
- тип	ИПТ-820/28-160
“ варианты применения	БП-ЗГ-2-02
	ПНР-125-2
	ДИП-11
Штангоуловитель:
- тип (гидравлический)	ГШУ
- варианты применения (механический)	92.9811.4082.0020.00.0
	5265-2116000
Аккумуляторная батарея:
- тип	А512/85А свинцово-
	кислотная
- емкость, Ач	85
- тип вывода	Конус А
- количество, шт	2
Крышевой вентилятор
- тип	ВК
Информатор речевой транспортный
- тип	ИРТ-005 (24)
Микрофонная стойка
- тип	ГУТ-004
вариант - комплект электронной информацион
ной системы	«ЭЛИС»
Транспортное сигнальное устройство
- тип	ТСУ 4002

Наименование электрооборудования и его характеристик

Тип электрооборудования и значения его характеристик

Звуковые сигналы - тип

С306Д-01,

С307Д-01

Таблица 1.5

Приборы освещения и световой сигнализации

	Приборы
Наименование	Тип	Цвет	Кол-во на трол-с	Тип лампы
Фара дальнего света	1К0 008 191-047	Белый	2
Фара ближнего света	1BL 008 193-017	Белый	2	1X24V70W (Н7)
Габаритные огни - передние - задние (совмещены с сигналом торможения)	02MFU6514-001 (02MFU6525-001)	Белый Красный	2 2	R5W24B (R5W 24В)
Контурные огни - передние - задние	02MFU6514-001 02MFU6523-001	Белый Красный	2 2	R5W24B
Указатели поворотов - передние - задние - боковые	03MFU6513-001 03MFU6524-001 56.372 6010 Г-4	Оранж. Оранж. Оранж.	2 2 2	R21W24B R21W24B А24-21-3
Фонарь сигнала торможения	02MFU6525-001	Красный	2	R21/5W 24В
Фонарь боковой габаритный маркерный	4422.3731 или ГФ-1-28 У-	Оранж.	10
Фонарь заднего хода	02MFU6521-001	Белый	2	R21W24B
Фонарь задний противотуманный	02MPU6522-001	Красный	2	R21W24B
Световозвращатель	07MFU4295-083	Красный	2
Фонари освещения - пассажирского помещения	Световая линия №1 и №2	Белый		ЛСПТ- 24В/18-20Вт- 006

Приборы

Наименование

Тип

Цвет

Кол-во

на

трол-с

Тил лампы

- отделения водителя

- дверей

ЛСПТ-24В/18-20Вт- 006

ПФ-116В

Белый

ЛБ18(18Вт) А24-5-1 . .
