ТЕЛЕЖКА ТЕПЛОВОЗА М62

Вкладыши моторно-осевого подшипника тягового электродвигателя ЭД-118А тепловоза М62

Продольная конфигурация рабочей поверхности вкладыша (рис. 187) выбрана из условий компенсации взаимного перекоса оси колесной пары и вкладышей при односторонней тяговой передаче для обеспечения достаточной поверхности зоны контакта : ось—вкладыш. Величина радиуса  R подсчитывается по эмпирической формуле для различных значений х

Здесь же приведен вариант внутренней расточки вкладышей, который может применяться в условиях эксплуатации и представляет собой цилиндр, переходящий в конус по концам вкладышей. Диаметральный зазор в новых моторно-осевых подшипниках 0,5—0,89 мм, который определяется путем замера отдельно шейки оси колесной пары и вкладышей на собранном тяговом двигателе. Этот зазор должен устанавливаться и при выпуске тепловоза из текущего ремонта. Максимальный диаметральный зазор в процессе эксплуатации допускается не более 2 мм. Во всех случаях разность зазоров левого и правого вкладышей не должна превышать 0,3 мм. Осевой разбег тягового электродвигателя на оси колесной пары устанавливается в пределах 1,0—2,6 мм, в эксплуатации допускается до 5 мм, при этом износ торцов вкладышей одного из двух подшипников не должен превышать 3 мм.

Внутренняя полость корпуса моторно-осевого подшипника служит ванной для заливки масла. Уровень масла контролируется по масло-указателю и должен быть выше риски минимального уровня. Максимальный уровень смазки ограничивается нижней кромкой заправочного отверстия. Масло в места трения между вкладышами и осью подается с помощью фитиля (польстера) смазывающего устройства. Корпус 15 польстера (см. рис. 186)  штампованный из листа, сварной, установлен и закреплен тремя болтами М16 X 25 из стали 40Х на приливах в корпусе моторно-осевого подшипника. В плоских направляющих

6 корпуса 15 помещена коробка 4, в которой при помощи скоб 16 закреплен фитиль 12. Между коробкой 4 и направляющими 6 установлены фасонные пластинчатые пружины 5, одними концами прикрепленные к коробке 4 и входящие своими выступами на другом конце в соответствующие пазы на коробке 4. Пластинчатые пружины 5 обеспечивают плотное прижатие коробки 4 к направляющим и одновременно предотвращают перемещение коробки при вибрации. На оси 8, закрепленной на стенках корпуса 15, установлена пружина 11, которая одним концом упирается в ось 7 корпуса, а другим — на перемычку рычага 10. Рычаг 10 установлен на оси 8 и своими лапками упирается в заплечики коробки 4, прижимая таким образом фитиль 12 к шейке оси колесной пары.

Зазор между заплечиками коробки 4 и корпусом 15 польстера в рабочем положении должен быть 9,3—21,8 мм (контролируется на колесно-моторном блоке). Люфт коробки 4 с фитилем 12 относительно направляющих 6 не допускается и коробка должна перемещаться без заедания. Усилие нажатия коробки 4 с фитилем к шейке оси составляет 4—6 кгс.

На оси 7 установлен пружинный фиксатор 9, удерживающий рычаг 10 в поднятом положении (для облегчения выемки коробки польстера) и препятствующий установке крышки 13 до возвращения рычага

10 в рабочее положение. Коробку 4 с фитилем 12 извлекают при снятой крышке 13, отведя вверх рычаг 10, установив его на фиксатор 9.

Фитиль состоит из трех пластин каркасного войлока с размерами 157 X 90 X 13 мм, общей толщиною 38—39 мм. Фитиль, набранный из просушенных в течение 2—3 ч при температуре 60—70° С войлочных пластин, устанавливают в коробку и прошивают двумя скобами. Выступление рабочего торца фитиля относительно кромки коробки
16 + 1 мм, в эксплуатации—не менее 10 мм. При меньшем выступании фитиль подтягивают, при этом укорочение общей длины фитиля допускается не более 40 мм. Перед установкой в подшипник фитиль пропитывают горячим осевым маслом (температура 50—60° С) в течение 2—3 ч. В корпус моторно-осевого подшипника заливается осевое масло марок Л, 3 или С в соответствии с климатическими условиями эксплуатации тепловозов.

Применение вкладышей с гиперболической расточкой рабочей поверхности, уменьшение размеров окна во вкладыше для подвода смазки и применение польстеров улучшили работу моторно-осевых подшипников. Уменьшение величины браковочного зазора в моторноосевом подшипнике до 1,5—2,0 мм также благоприятно сказалось на увеличении долговечности зубчатой передачи.

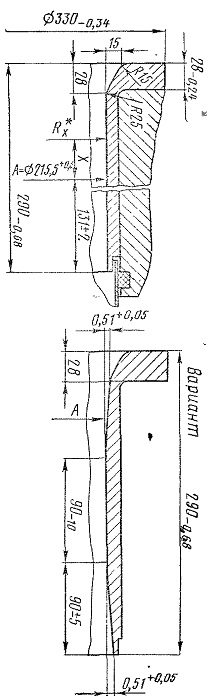

Рис. 187. Внутренняя расточка вкладышей моторно-осевого подшипника тягового электродвигателя ЭД-118А
