ТЕЛЕЖКА ТЕПЛОВОЗА М62

Вес рамы и кузова тепловоза через восемь шаровых опор передается на две трехосные тележки (рис. 184), имеющие индивидуальный привод колесной пары от тягового электродвигателя. Большая часть узлов тележки полностью унифицирована с аналогичными узлами тележки тепловозов ТЭЗ и 2ТЭ10Л. Тележки—шкворневые, имеют буксы челюстного типа, одноступенчатое рессорное подвешивание и опорную осевую подвеску тяговых электродвигателей.

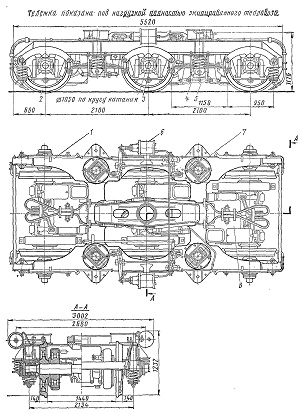

Рис. 184. Тележка:

1— рама тележки; 2 —колесная пара; 3 — роликовая букса; 4 — рессорное подвешивание; 5 — рычажная передача тормоза; 6— тормозной цилиндр; 7 — опорно-возвращающее устройство; 8 — тяговый электродвигатель
