ГЛУШИТЕЛЬ ВЫПУСКА ГАЗОВ ТЕПЛОВОЗА М62



Компенсатор глушителя выпуска газов тепловоза М62



 Компенсатор (рис. 174) сальникового типа. На трубу 6 равномерно по окружности ставят уплотнения 9, которые сжимают фланцами 7 и 8. Уплотнение изготавливают из асбестового шнура сечением 13 X 13 мм в виде колец, точно подогнанных по размеру трубы 6 с разделкой концов под углом 30°. Стык смежных колец смещается на 180°, При сборке болты по фланцам необходимо

затягивать равномерно по окружности фланцев 7 и 8, причем первоначальный зазор между фланцами должен составлять не более 12 мм. Компенсатор подсоединяется к глушителю фланцем 3 и крепится с помощью специальных болтов 5 из высоколегированной стали и втулок 4. Между фланцами 1 и 3 устанавливается асбостальная прокладка 2.

В эксплуатации в случае пропуска газа через уплотнение неоо-ходимо подтянуть болтовые соединения фланцев, при этом необходимо учитывать, что чрезмерная затяжка ухудшает компенсирующую способность компенсатора. Критерием величины затяжки должно служить устранение пропуска газов. Такая дозатяжка может производиться несколько раз в период службы уплотнения. Минимальный зазор между фланцами допускается 3 мм. При обильном пропуске газов разрешается установка третьего кольца уплотнения, при этом зазор между фланцами не должен превышать 16 мм.

После того как весь зазор (12 мм) будет использован (до 3 мм) или после того как уплотнение потеряет эластичность, его заменяют. Уплотнение можно заменять без снятия компенсатора (при неработающем дизеле). Для этого разбирают болтовые соединения 11 и сдвигают фланец 8 в сторону. В случае замены и подтяжки уплотнения зазор между фланцами по окружности должен быть равномерным. В период приработки деталей поршневой группы дизеля (первые 10—15 тыс. км пробега) имеет попадание масла в выпускную систему, что может вызвать спекание уплотнений. В этом случае уплотнения заменяют.

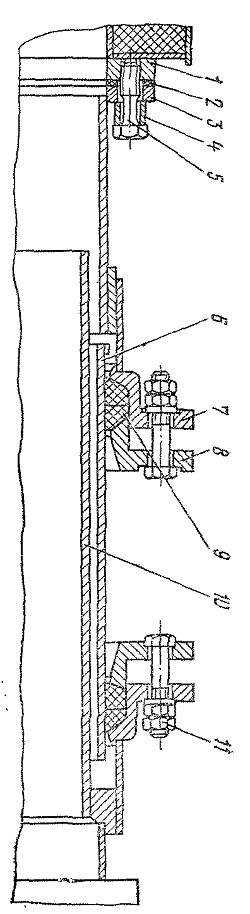

Рис. 174. Компенсатор глушителя:
1 — фланец глушителя; 2 — прокладка; 3— фланец компенсатора; 4 —втулка; 5 — болт;
6 — труба; 7, 8 — фланцы; 9 — уплотнение сальниковое; 10 — экран; 11—болтовое соединение
