ФИЛЬТРАЦИЯ ВОЗДУХА ТЕПЛОВОЗА
М62
Воздух, всасываемый турбокомпрессорами дизеля и вентиляторами охлаждения
электрических машин из атмосферы, содержит во взвешенном состоянии
различные по размерам частицы пыли. Степень запыленности зависит от
географического района, времени года, метеорологических условий,
характера перевозимых грузов и других условий. Схема воздухоочистки
тепловоза представлена на рис. 169. Воздух для охлаждения тягового
генератора 3 засасывается центробежным вентилятором 18 через фильтр 19 и
сетку 20 и по нагнетательному каналу 2 направляется в генератор. Охладив
детали тягового генератора, воздух выходит через выпускной канал под
раму тепловоза. Для охлаждения тяговых электродвигателей установлены
центробежные вентиляторы 12 и 9, которые засасывают воздух через фильтры
11 я 17 и направляют его по каналам в тяговые электродвигатели передней
и задней тележек.
Воздух, поступающий в турбокомпрессоры для наддува цилиндров дизеля,
очищается в двух маслопленочных воздухоочистителях 6, которые закреплены
на боковых стенках кузова с правой и левой стороны. При разрежении в
кузове (забор воздуха турбокомпрессорами, вентиляторами охлаждения
тягового генератора и тяговых электродвигателей из кузова) воздух в
кузов поступает через фильтры 16.

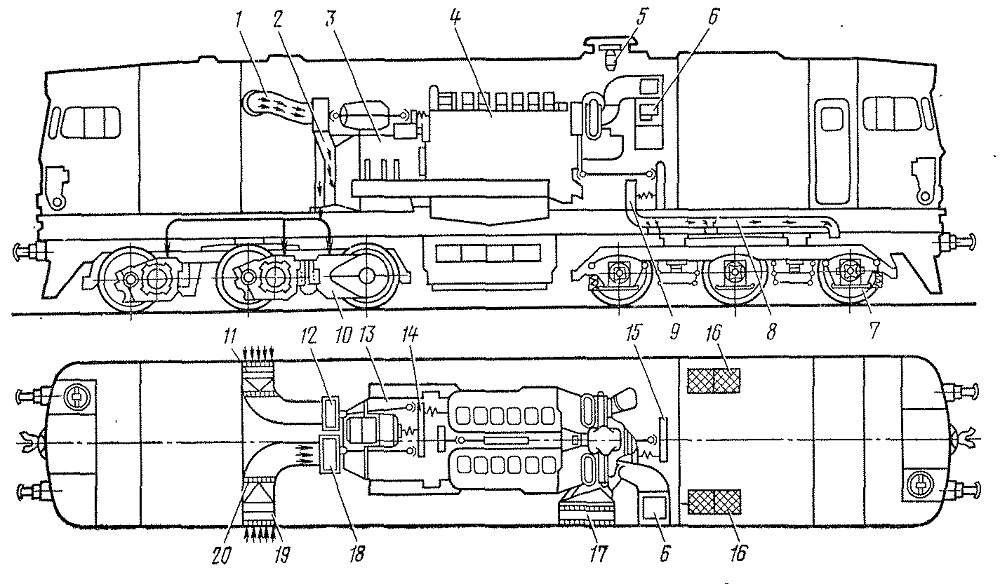

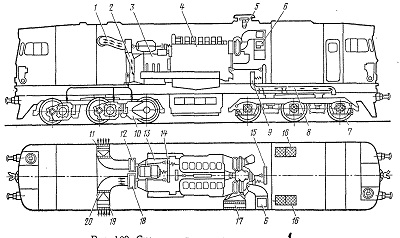

Рис. 169. Схема воздухоочистки тепловоза:
1— всасывающий канал вентилятора охлаждения тягового генератора; 2—
нагнетательный канал вентилятора охлаждения тягового генератора; 3 —
тяговый генератор; 4 — дизель; 5 — вентилятор кузова; 6 — маслопленочный
воздухоочиститель; 7 — задняя тележка; 8 — нагнетательный канал
вентилятора охлаждения тяговых электродвигателей задней тележки; 9 —
вентилятор охлаждения тяговых электродвигателей задней тележки; 10 —
тяговый электродвигатель; 11—фильтр очистки воздуха охлаждения тяговых
электродвигателей передней тележки; 12 — вентилятор охлаждения
электродвигателей передней тележки; 13 — карданный вал; 14 _ передний
распределительный редуктор; 15 — задний распределительный редуктор; 16 —
фильтр очистки воздуха, поступающего в кузов; 17 — фильтр очистки
воздуха охлаждения тяговых электродвигателей задней тележки; 18 —
вентилятор охлаждения тягового генератора; 19 — фильтр очистки воздуха
охлаждения тягового генератора; 20 — сетка
