Цилиндр привода жалюзи тепловоза М62
Жалюзи холодильной камеры открываются и
закрываются при помощи цилиндра (рис. 163), внутри которого перемещается
поршень 4 со штоком 1. С одной стороны цилиндр закрыт крышкой 6 с
прокладкой. При срабатывании электропневматического вентиля воздух
подается в полость, между крышкой и поршнем. Перемещаясь, поршень через
шток и систему рычагов открывает жалюзи. При отключении
электропневматического вентиля полость между поршнем и крышкой
сообщается с атмосферой и _£ пружина возвращает поршень в исходное
положение, жалюзи при этом закрываются. При ремонтах цилиндр разбирают,
детали промывают в керосине и протирают насухо. При сборке рабочую
поверхность цилиндра и манжету смазывают тонким слоем смазки. Собранный
цилиндр привода жалюзи проверяют на утечки воздуха.
Фильтр (рис. 164) очищает воздух от механических включений.
Внутри корпуса 1 между двумя перфорированными дисками 2 и 4 находится
фильтрующая набивка 3. Во время ремонтов набивку фильтра заменяют.

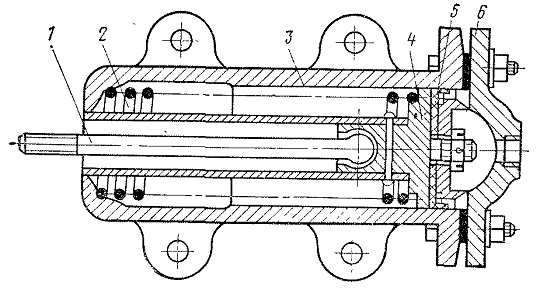

Рис. 163. Цилиндр привода жалюзи:
1-шток; 2 —пружина; 3 — корпус; 4 — поршень; 5 — манжета; 6 — крышка

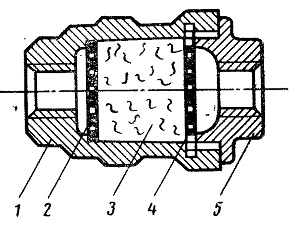

Рис. 164. Фильтр:
1 — корпус; 24 —диски; 3 — набивка; 5 — крышка
