Тифон тепловоза М62





 Для подачи звуковых сигналов на тепловозе установлен тифон (рис. 161). Тональность сигнала регулируется изменением жесткости пружины 4 путем вращения гайки 1. При неудовлетворительной работе тифона необходимо проверить состояние пружины и мембраны. Трещины, вмятины и прогиб не допускаются. При потере жесткости пружины, ее заменяют. После замены деталей тифон регулируют, а затем гайку 1 и крышку 3 стопорят болтом 2.

Клапан тифона и свистка (рис.162) подает к ним воздух. При нажатии на ручку коромысло 2, поворачиваясь вокруг оси, через толкатель 3 и винт 6 нажимает на клапан 7. Клапан откроется и соединит полость А с полостью Б или В, и воздух из питательной магистрали будет поступать к тифону или свистку. При осмотрах и ремонтах клапан разбирают, детали очищают, промывают в керосине и продувают сжатым воздухом. При необходимости заменяют уплотнения и пружину. При сборке смазывают сопрягаемые поверхности движущихся деталей. После сборки клапан испытывают на утечки.

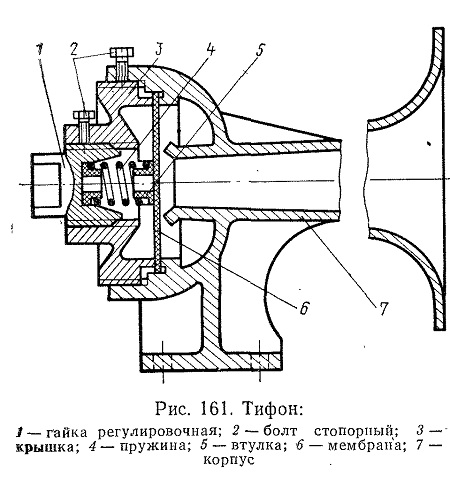

Рис. 161. Тифон

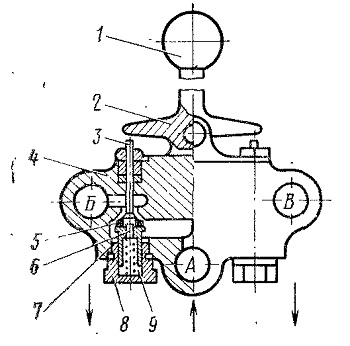

Рис. 162. Клапан тифона и свистка:
1—ручка; 2 — коромысло; 3 — толкатель; 4 — корпус; 5 — уплотнение; 6 — винт; 7 — клапан; 8 — крышка; 9 — пружина; А, Б, В — полости
