РЫЧАЖНАЯ ПЕРЕДАЧА ТОРМОЗА ТЕПЛОВОЗА М62



Рычажная передача (рис. 157) обеспечивает равномерное нажатие колодок на бандажи колесных пар. Сжатый воздух, поступая в тормозные цилиндры 5, перемещает поршень и выдвигает шток. При этом горизонтальный балансир 4 поворачивается вокруг валика горизонтальной тяги 6. Конец балансира шарнирно связан с вертикальным рычагом 3, который, поворачиваясь, подводит подвеску с башмаком и колодкой к бандажу. Усилия к тормозным колодкам других колес передаются через систему стяжек, рычагов и тяг.







Положение колодок относительно бандажей регулируется винтовыми стяжками 2 и 9. Вначале винтовой стяжкой 9 (между двумя ко -лодками) устанавливают размер А = 7+10 мм (расстояние между вертикальным рычагом и кромкой кронштейна), затем стяжкой 2 (возле одной колодки) — выход штока тормозного цилиндра 75 + 5 мм.

Привод ручного тормоза, состоящий из штурвала, цепей и тяг, соединяется с головкой горизонтального балансира. При затормаживании тепловоза цепь привода выбирается штурвалом, поворачивая горизонтальный балансир, в результате чего тормозные колодки прижимаются к бандажам двух колес (на одной стороне). Так как шток цилиндра при этом не выдвигается, то тормозное усилие на переднее колесо передаваться не будет.







Техническая характеристика рычажной передачи тормоза



Тип тормозного цилиндра , ........уел. № 5075

Диаметр тормозного цилиндра, дюйм............10

Установочный выход штока тормозного цилиндра, мм . 75±5

Максимальный эксплуатационный выход штока

тормозного цилиндра, мм ... ..........100

Полное передаточное отношение рычажной передачи : . 10,77

Номинальный зазор между колодкой и бандажом,
мм  .... .........  . . 6,8

Число тормозных колодок, шт. 6

Нажатие тормозных колодок на ось при к. п. д. передачи 0,9, тс: при давлении воздуха в тормозном цилиндре 3,5 кгс/см2 ..... ..... . 10,5

при давлении воздуха в тормозном цилиндре 4,8 кгс/см2 12,32

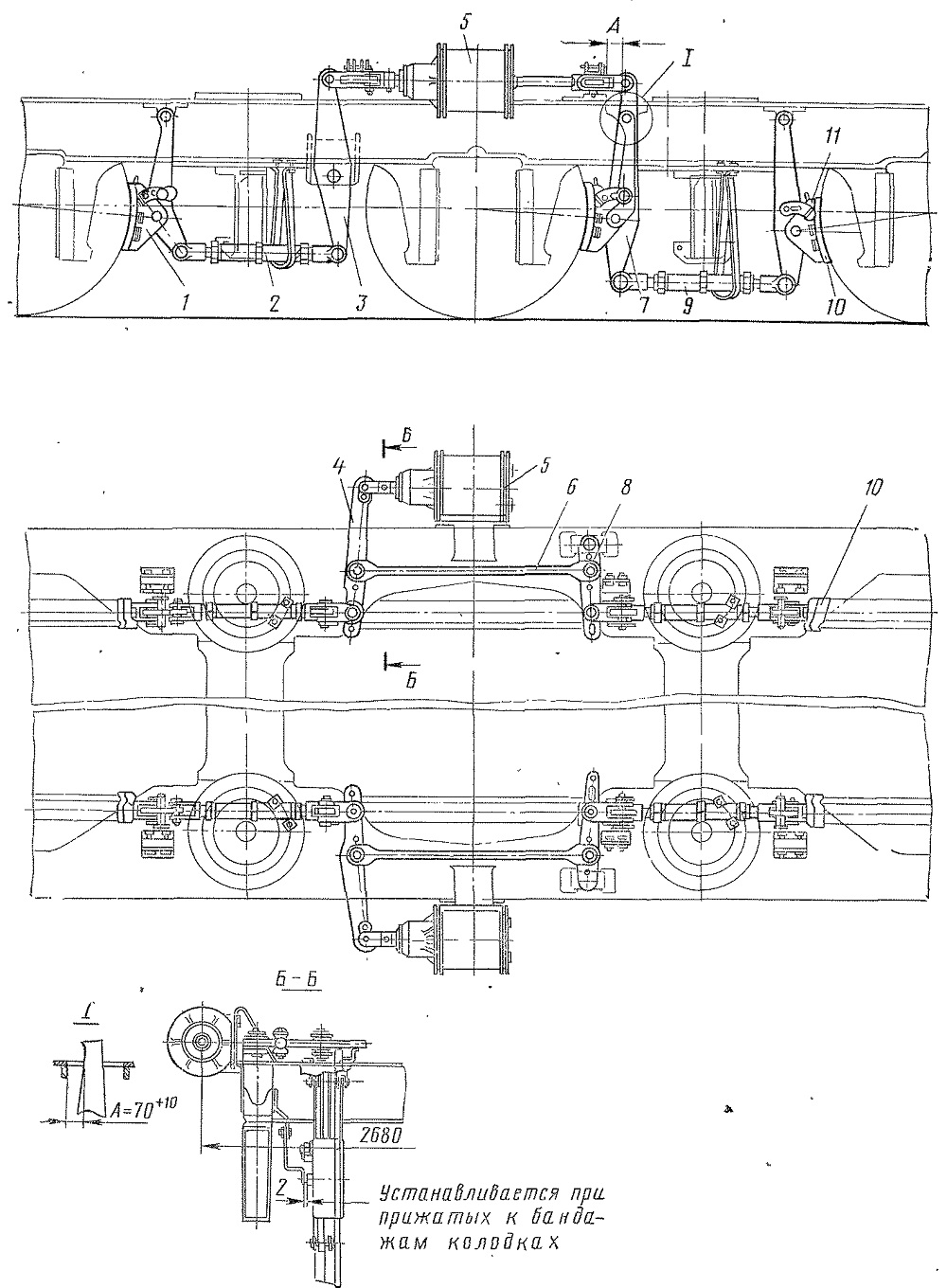

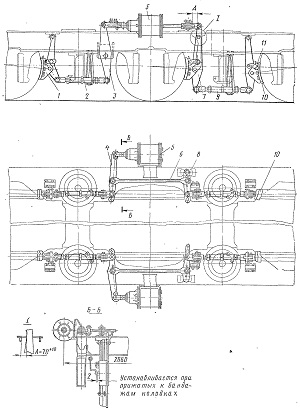

Рис. 157. Рычажная передача тормоза:

1, 7 —подвески тормозных колодок; 2, 9 — винтовые стяжки; 3 —рычаг; 4, 8 — балансиры;
5 — тормозной цилиндр; 6 — тяга; 10 — тормозная колодка; 11 — чека; А — расстояние между вертикальным рычагом и кромкой кронштейна
