Терморегулятор тепловоза М62

Терморегулятор тепловоза М62

Чувствительным элементом терморегулятора (см. рис. 144) является термобаллон 31, выполненный в виде змеевика из медной трубки диаметром 6 мм и припаянной к латунному седлу
17 припоем Л62. Баллон заполнен церезином марки 80, представляющим собой смесь твердых углеводородов метанового ряда, получаемых при переработке нефти. Церезин имеет большой коэффициент объемного расширения, при нагревании от 20 до 80° С его объем увеличивается на 8—10%. Баллон, заполненный церезином, ввернут в гильзу 39 и уплотнен отожженной медной прокладкой 32. Гильза изготовлена из нержавеющей стали. Со стороны канала гильзы церезин уплотнен резиновой пробкой 33, за которой вставлен притертый чугунный поршенек 34 с зазором по каналу не более 0,02 мм и малый шток 35. Гильза с баллоном вставлена в корпуса 27, 30 и затянута гайкой 26. Под фланец гильзы поставлена паронитовая прокладка. Корпус закрыт заглушкой 28, уплотненной также паронитовой прокладкой.

По корпусу, омывая баллон 31, протекает регулируемая жидкость. При нагревании церезин, увеличиваясь в объеме, вытесняет резиновую пробку 33 и через поршень и малый шток перемещает большой шток 57, в который ввернут регулировочный болт 40 с контргайкой. При охлаждении шток 37 возвращается в исходное положение под действием пружины 38, прижатой гайкой 41. В головку штока 37 через паз ввернут кулачок, приводящий в действие рычаг включения микропереключателя. Ход штока 37 при нагревании церезина от 50 до 80° С составляет 20—22 мм, а усилие, приложенное к нему, не должно превышать 10 кгс (98 Н).

Термобаллон заправляют церезином в специальном приспособлении (рис. 146), не допуская попадания воздуха. Расплавленный церезин продавливают поршнем 5 при закрытом отверстии в ручке 7 до тех пор,

пока через трубку 8 не пойдет непрерывная без пузырьков воздуха струя церезина. Не отсоединяя термобаллон от корпуса4, охлаждают его до остывания церезина (рекомендуется охлаждать змеевик, опустив его в холодную воду). Церезин, остывая в термобаллоне, уменьшается в объеме и происходит подсасывание жидкого церезина из корпуса. Перед установкой термобаллона в гильзу 39 (см. рис. 144) необходимо объем над седлом 17 заполнить твердым церезином на глубину 10 мм. Исправность терморегулятора проверяют по выходу штока 37. Термобаллон погружают в воду с температурой 80° С (для терморегулятора масла 70° С) и замеряют выход штока, который должен быть не менее

18 мм. Уменьшенный выход штока свидетельствует об утечке церезина.

Выше описан терморегулятор воды (ТРВ). Терморегулятор масла по конструкции аналогичен, но так как температура масла поддерживается ниже температуры воды, то его термобаллон заполнен смесью, состоящей из 45% церезина и 55% пчелиного воска. Эта смесь обеспечивает заданный выход штока (не менее 18 мм) при температуре 70° С.

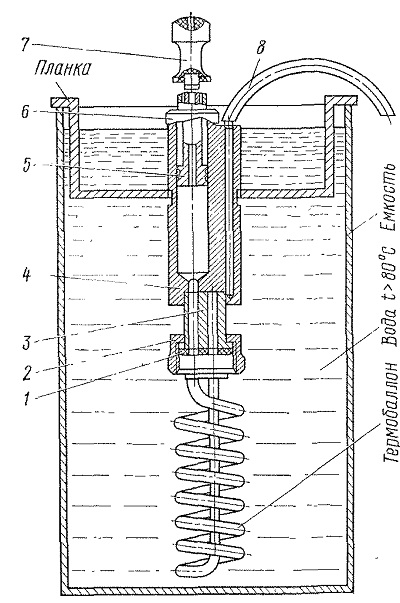

Рис. 146. Приспособление для заправки термобаллонов церезином:
1 — прокладка; 2 — накидная гайка; 3 — переходник; 4 — корпус; 5 — поршень; 6 — крышка; 7 — ручка; 8 — трубка
