СИГНАЛИЗАЦИЯ И ЗАЩИТА В ТЯГОВОМ РЕЖИМЕ ТЕПЛОВОЗА М62


Вентиляция кузова тепловоза М62

 Вентилятор кузова приводится во вращение электродвигателем постоянного тока. Для пуска вентилятора необходимо включить автомат «Вентилятор кузова». При этом создается цепь питания двигателя вентилятора кузова.



Вспомогательные цепи тепловоза М62

 Цепи питания светосигнальных приборов и освещения приведены на рис. 131 и 132.

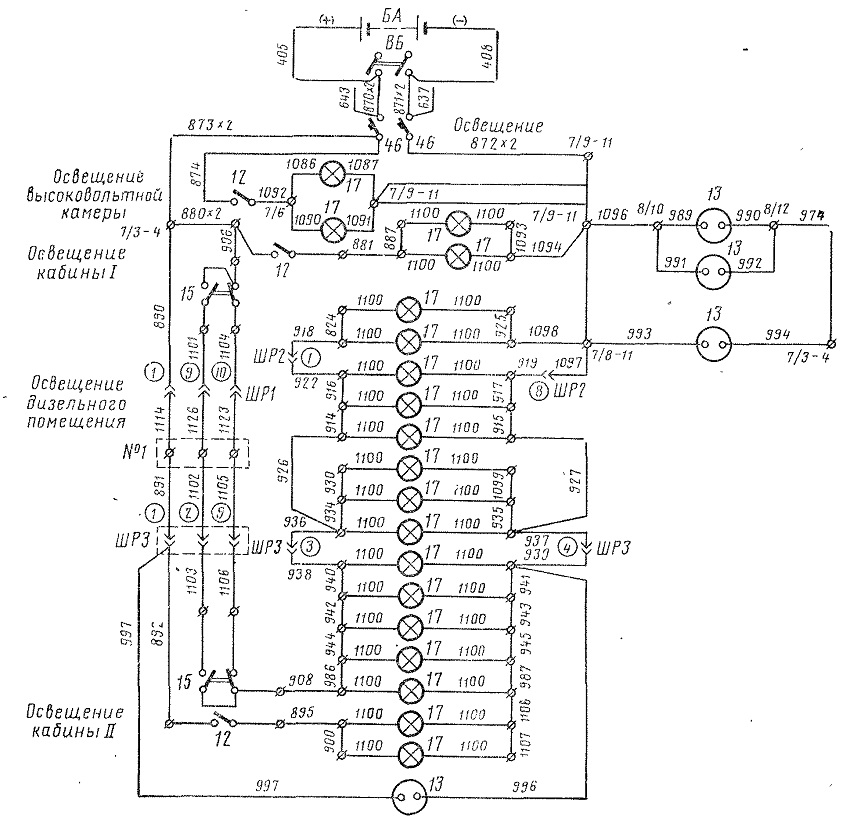

Рис. 131. Схема цепей освещения (обозначения см. на рис. 130)

Рис. 132. Электрическая схема светосигнальных приборов и подкузовного освещения (обозначения см. на рис. 130)
