Двухмашинный
агрегат
А-706А тепловоза М62
Вспомогательный генератор типа ВГТ 275/120 и возбудитель типа В-600
образуют двухмашинный агрегат типа А-706А (рис. 86). Вспомогательный
генератор служит для питания цепей собственных нужд и подзаряда
аккумуляторной батареи. Возбудитель питает независимую обмотку тягового
генератора. Вспомогательный генератор обеспечивает номинальную мощность
на всех позициях штурвала контроллера машиниста, при этом напряжение
поддерживается 75 В регулятором напряжения. На 1-й позиции (минимальная
частота вращения вала дизеля) вспомогательный генератор наиболее
нагружен в тепловом отношении, поэтому производительность вентилятора
определяете этим режимом и должна обеспечивать допустимый перегрев
обмоток и его частей. При максимальной рабочей частоте вращения вала
дизеля
вспомогательный генератор наиболее напряжен в коммутационном отношении.
Возбудитель должен обеспечить длительную работу тягового генератора в
рабочем диапазоне внешней характеристики генератора. Номинальная
мощность возбудителя выбирается равной или большей мощности, требуемой
для возбуждения тягового генератора в точке максимального напряжения.

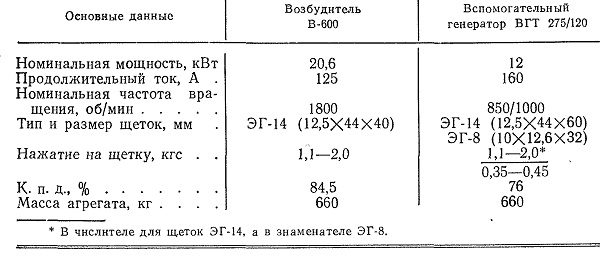

Технические характеристики возбудителя и вспомогательного генератора
приведены в табл. 8.
Таблица 8

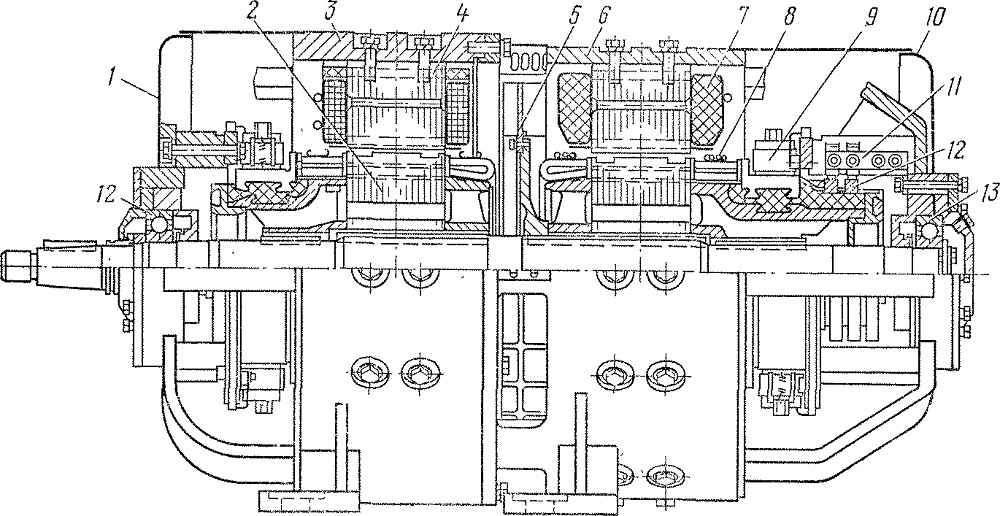

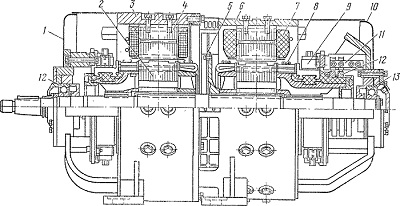

Рис. 86. Двухмашинный агрегат А-706А:
1,10 — крышки коллекторных люков; 2 — сердечник якоря; 3 — магнитопровод
(станина) возбудителя; 4 — главный полюс возбудителя; 5 — вентилятор; 6
— магнитопровод (станина) вспомогательного генератора; 7 — главный полюс
вспомогательного генератора; 8— бандаж якоря; 9 — щеткодержатель
коллектора;. —щеткодержатель контактных колец; 12 — контактное кольцо;
13 — подшипниковый узел
