Тяговый электродвигатель ЭД-118А тепловоза М62

Колесные пары тепловоза приводятся во вращение тяговыми электродвигателями типа ЭД-118А через одноступенчатый прямозубый редуктор.

На тепловозе установлены шесть тяговых электродвигателей, по одному на каждую ось тележки. Тяговый электродвигатель представляет собой электрическую машину постоянного тока с последовательным возбуждением (рис. 83). Стрелками на рисунке показано направление протекания тока, при котором полюсы будут иметь обозначенную на схеме полярность, а якорь — обозначенное направление вращения.

Две ступени ослабления возбуждения и гиперболическая внешняя характеристика тягового генератора обеспечивают изменение частоты вращения электродвигателя в широком диапазоне. Как и любая электрическая машина постоянного тока, тяговый электродвигатель имеет главные и добавочные полюсы, а также якорную обмотку с коллектором.

Магнитный поток главных полюсов с обтекаемой током якорной обмоткой (якорем) создают на валу тягового электродвигателя вращающий момент, передаваемый через редуктор на колесные пары. Добавочные полюсы тягового электродвигателя служат для обеспечения коммутации щеток на коллекторе без подгара коллекторных пластин. От надежной работы щеток и коллектора зависит надежная работа тягового электродвигателя. Вентиляция электродвигателя на тепловозе принудительная.

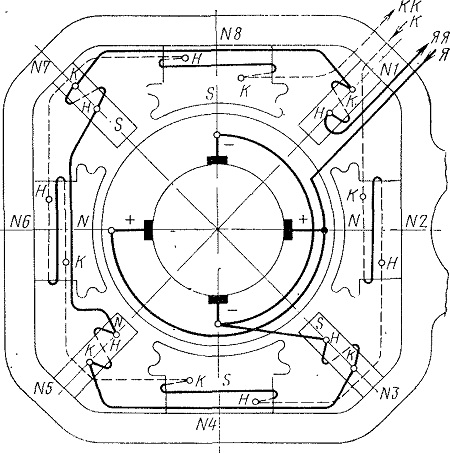

Рис. 83. Схема внутренних электрических соединений тягового электродвигателя ЭД-118А (вид со стороны коллектора). Штриховой линией показаны соединения со стороны противоположной коллектору (обозначения см. на рис. 81)

Техническая характеристика тягового электродвигателя ЭД-118А

Мощность, кВт......................192

Ток продолжительный, А . ...........595

Напряжение длительное, В........356

Ток максимальный, А................1000

Напряжение максимальное, В..........570

Частота вращения продолжительная, об/мин 474

Частота вращения максимальная, об/мин . . 2290

Марка щеток.................ЭГ-61

Размеры щеток, мм . . . ............2 (12,5X40X60)

Нажатие на щетку, кгс..................4,2—4,8

Расход охлаждающего воздуха, м3/мин . . 49

К. п. д., %............ . . 90,5

Масса, кг..........................3100
