Аварийный режим возбуждения тягового генератора тепловоза М62







 Аварийный режим предусмотрен в случае неисправности системы автоматического регулирования возбуждения генератора. В этих условиях система отключается специальным аварийным переключателем, и обмотку возбуждения тягового генератора питает возбудитель с нерегулируемым возбуждением. При этом выходные параметры тягового генератора (ток, напряжение, мощность) сохраняют свою зависимость от частоты вращения коленчатого вала дизеля, т. е. от положения рукоятки контроллера машиниста, однако на каждой позиции внешние характеристики принимают естественную для генератора с нерегулируемым независимым возбуждением форму.

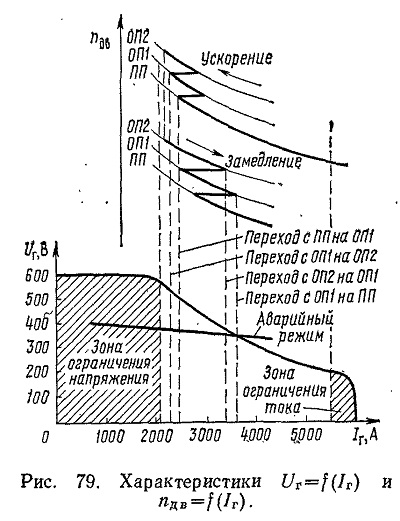

В различных точках внешней характеристики в аварийном режиме для 15-й позиции (рис. 79) мощность неодинакова, а почти пропорциональна тяговому току. Характеристика настраивается таким образом, чтобы номинальная мощность соответствовала номинальному (продолжительному) току тягового генератора.
