Индикаторный вентиль дизеля 14Д40 тепловоза М62





 Индикаторные вентили (рис. 47), устанавливаемые на крышках цилиндров, используют для замеров давления горения, давления сжатия и Для продувки цилиндров. Корпус 7 вентиля крепится к днищу крышки цилиндра. Стык между крышкой цилиндра и вентилем уплотнен медной прокладкой 8. Корпус охлаждается водой, поступающей из крышки цилиндра. Стык корпуса с крышкой уплотнен резиновыми кольцами 24 (см. рис. 9), насаженными на стальные трубки 23. Штуцер 5 (см. рис. 47) ввертывается в корпус 7, стык уплотняется медной прокладкой 6.

Шпиндель 4 имеет два конуса, один из которых служит для запирания канала в корпусе, когда вентиль закрыт, другой — для уплотнения шпинделя 4 и штуцера 5 во время замеров, когда вентиль открыт. Гайка 3 имеет две резьбы—левую и правую. Шпиндель 4 застопорен от провертывания винтом 10 и может иметь лишь осевое перемещение. Вращением гайки 3 можно открыть или закрыть индикаторный вентиль. Винт 10 стопорится контргайкой 9. На шпиндель 4 навернут наконечник 1, служащий для закрепления максиметра. Стык между шпинделем и наконечником уплотнен медной прокладкой 2.

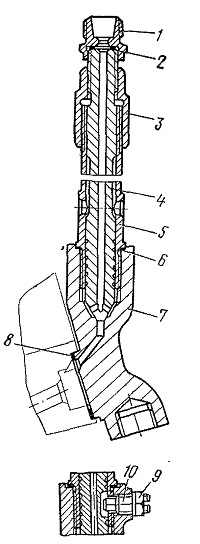

Рис. 47. Индикаторный вентиль:
1 — наконечник; 3 — гайка; 4 — шпиндель; 5 — штуцер; 6, 2 — прокладки; 7 — корпус; 8 — прокладка; 9 — контргайка;
10 — винт
