ОБЪЕДИНЕННЫЙ РЕГУЛЯТОР ДИЗЕЛЯ 14Д40 ТЕПЛОВОЗА М62





Привод регулятора дизеля 14Д40 тепловоза М62





 Корпус 4 привода регулятора (рис. 45) установлен на верхнем корпусе закрытия привода распределительного вала и зафиксирован штифтами 1. В корпусе 4 на двух шарикоподшипниках установлена коническая шестерня 6. Внутренние кольца шарикоподшипников закреплены при помощи распорной втулки 5 и гайки 3. В верхней части ступицы -шестерни 6 имеются шлицы для соединения вала регулятора с приводом.

Шестерня 6 приводится во вращение конической шестерней, установленной на валу предельного выключателя. Для регулировки бокового зазора в зацеплении конических шестерен под фланцем корпуса 4 установлена прокладка 2. Для обеспечения герметичности плоскости прилегания прокладки смазываются пастой «Герметик».

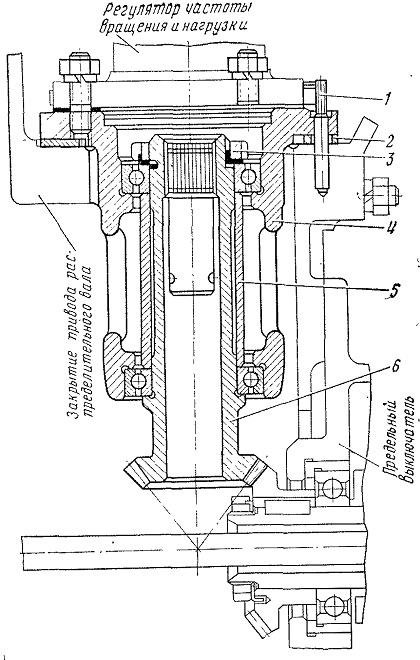

Рис. 45. Привод регулятора:
1 — штифт; 2 — прокладка; 3 — гайка; 4 — корпус; 5 - втулка; 6 — шестерня
