Перепускной клапан масляной системы дизеля 14Д40 тепловоза М62







 Для поддержания заданного рабочего давления масла, поступающего в дизель, на магистрали перед входом в дизель установлен, клапан (рис. 39),

который отрегулирован на давление 6,2±0,3 кгс/см2. При помощи кольца 2 пружина одновременно опирается на клапан 1 и поршень

3. Регулировочные прокладки 9 служат для регулировки сжатия пружины. При малых давлениях масла между хвостовиком поршня и стержнем крышки имеется зазор а. При повышении давления поршень 3 упирается в стержень 6. При увеличении давления выше 6,2+0,3 кгс/см2 клапан 1 перемещается, сжимая пружину 5, и перепускает масло из трубы, подводящей его к дизелю, в нижнюю полость корпуса редуктора, которая соединена с картером.

При снижении давления клапан. под действием пружины садится на седло. Благодаря зазору между хвостовиком поршня и торцом стержня, а также вследствие одновременного упора пружины в пор-шень и клапан удар клапана о седло при посадке смягчается давлением масла, находящегося под поршнем, что предотвращает седло от разбивания, а перепускной клапан — от заеданий.

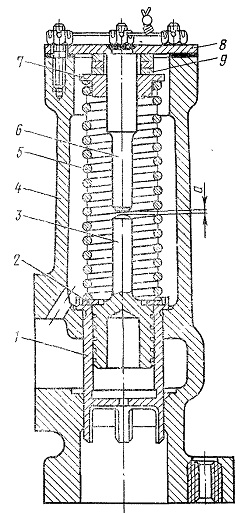

Рис. 39. Клапан перепускной:
1 — клапан; 2 — кольцо; 3 —поршень; 4 — корпус; 5 — пружина; 6 — стержень; 7 — тарелка; 8 — крышка; 9 — прокладка
