РЕДУКТОР, ВЫПУСКНЫЕ КОЛЛЕКТОРЫ И МЕХАНИЗМ РАСПРЕДЕЛЕНИЯ ДИЗЕЛЯ 14Д40 ТЕПЛОВОЗА М62

Закрытие привода распределительного вала с приводом электроагрегатов дизеля 14Д40 тепловоза М62

 Привод распределительного вала с приводом электроагрегатов закрыт корпусом 2 (рис. 24) и кожухами 14 и 15. Полуфланцы 16 обеспечивают уплотнение фланца коленчатого вала. На кожух 14 устанавливается валоповоротный механизм. На корпусе 2 установлены привод регулятора, предельный выключатель и кронштейн рычажной передачи управления топливным насосом. К корпусу 2 прикреплена крышка 13. В расточках корпуса и крышки установлены стальные втулки 1,8 и глухая крышка 3, являющиеся опорами для подшипников 7 и 9 шестерен 10 и 4. Уплотнение вала шестерни 4 обеспечивает резиновая манжета 6 в крышке 5. Проставочные кольца 12 предназначены для установки осевого разбега валов шестерен 4 и 10.

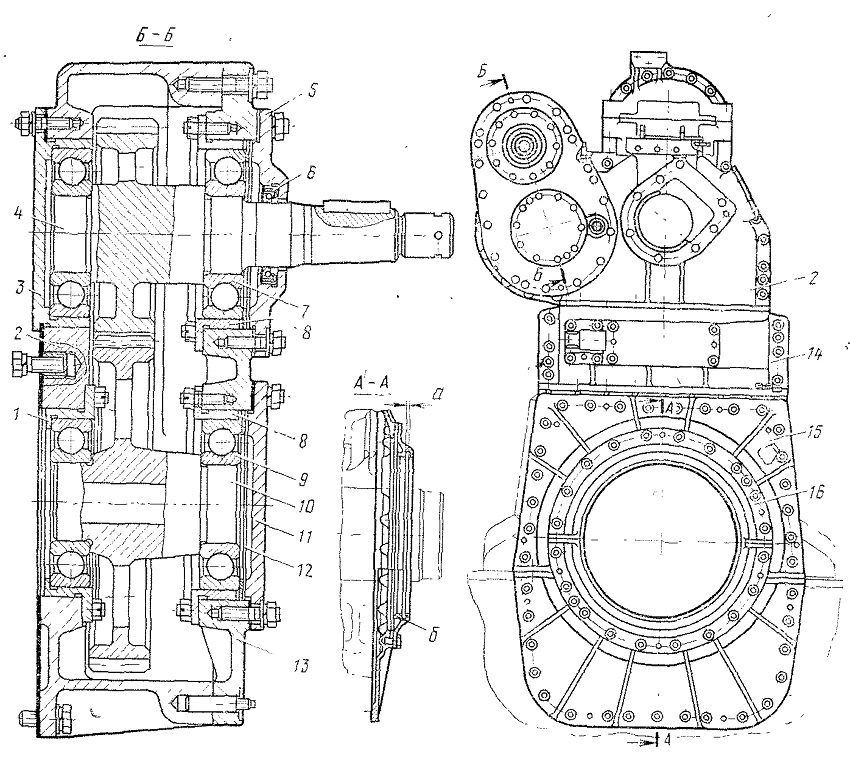

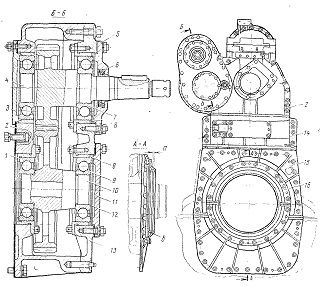

Рис. 24. Закрытие привода распределительного вала с приводом электроагрегатов: 1, 8 — стальные втулки; 2— корпус; 3, И — глухие крышки; 4, 10 — шестерни; 5, 13 — крышки; в — резиновая манжета; 7,9 — шарикоподшипники; 12 — проставочное кольцо; 14, 15 — кожуха; 16 — полуфланец; а, б — зазоры
