РЕДУКТОР, ВЫПУСКНЫЕ
КОЛЛЕКТОРЫ И МЕХАНИЗМ РАСПРЕДЕЛЕНИЯ ДИЗЕЛЯ 14Д40 ТЕПЛОВОЗА М62
Распределительный вал дизеля 14Д40 тепловоза М62
Распределительный вал 4 (рис. 22) с задней
стороны имеет фланец, к которому крепятся болтами 12 и фиксируются
штифтами 13 приводная шестерня 11 распределительного вала и шестерня 10
привода топливного насоса. Отверстие вала закрыто пробкой 8.
В шлицевое отверстие муфты 9 Еставлен валик привода, предельного
выключателя. Через отверстие а подводится масло к шлицам муфты и валика.
Распределительный вал вращается в семи подшипниках, из которых крайний с
передней стороны является опорно-упорным. Шейка вала, лежащая в крайнем
подшипнике с задней стороны, выполнена за одно целое с валом, остальные
шейки представляют собой круглые шайбы
с закаленной поверхностью. Шайбы 3 насаживаются на
вал в горячем состоянии на шпонках 5 и от осевого перемещения
застопорены винтами 6. Диск 7, препятствующий осевому перемещению
распределительного вала, прикреплен к торцу шайбы 1 болтами и расположен
между торцом упорного подшипника и его крышкой. Диск 7 закрывает
отверстие вала.
Масло для смазки подшипников распределительного вала подводится к
крайнему подшипнику с задней стороны, далее по кольцевой канавке на
шейке и по радиальным отверстиям в валу поступает в осевой канал вала и
по соответствующим отверстиям в валу и шайбах 1 и 3 поступает в
остальные подшипники. На вал в горячем состоянии насажены на шпонках и
застопорены винтами 6 двенадцать кулачков 2. Кулачки расположены на валу
в соответствии с порядком работы цилиндров: 1л-1пр; VLi-VInp; Пл-IInp;
1Ул-1Упр; IIIл-IIIпр; Ул-Упр. Распределительный вал получает вращение от
коленчатого вала, с которым он соединен шестеренным приводом. Вращаются
они с одинаковой частотой вращения, но в противоположные стороны.

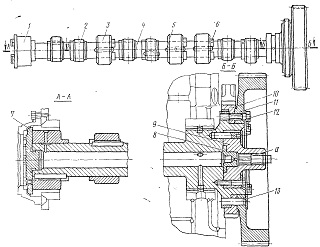

Рис. 22. Распределительный вал:
1,3- шайбы; 2 —кулачок; 4 — распределительный вал; 5 — шпонка; 6 — винт;
7— диск; 8 — пробка; 9 — муфта; 10 — шестерня привода топливного насоса;
11 — приводная шестерня распределительного вала; 12— болт; 13 — штифт; а
—отверстие для подвода масла
