Щеткодержатели генератора МПТ 99/47А тепловоза ТЭ3

 В соответствии с числом полюсов щеткодержатели генератора расположены на восьми литых бракетах из алюминиевого сплава. Бракеты прикреплены к кронштейнам щита при помощи двух изоляционных подвесок каждый. Подвески изготовлены из микалекса, армированного специальным болтом, с одной стороны, и гайкой — с другой. Эта конструкция обладает высокой механической и электрической прочностью, что подтверждается опытом длительной эксплуатации. Корпуса щеткодержателей 1 (рис. 58) отлиты под давлением из кремнистой латуни. В каждом щеткодержателе расположено по две щетки, из которых одна (набегающая) установлена под углом 30° к радиусу, а другая (сбегающая) — под углом 10° к радиусу. Такое расположение
щеток обеспечивает наиболее спокойную их работу. Нажатие на щетки создается спиральными пружинами 2 и передается через курки 4. Второй конец каждой пружины заходит в зарубки храповика 3, что позволяет регулировать нажатие на щетку, переставляя по мере износа щетки конец пружины из одной зарубки в другую.

В генераторе применяются щетки марки ЭГ4 размером 12,5X32 мм, высотой 55 мм. Нажатие на каждую щетку должно быть не менее 7850 Н и не более 11 725 Н. Ток от щеток отводится по гибким медным плетеным канатикам, наконечники которых прижаты винтами. Для регулирования положения щеткодержателей по отношению к поверхности коллектора при сборке и по мере его износа в корпусе щеткодержателя предусмотрена прорезь, через которую проходит винт. Расстояние от поверхности коллектора до щеткодержателя должно быть 2—3 мм.

Расположение бракетов таково, что оси щеткодержателей совпадают с осью главных полюсов машины, т. е. находятся на нейтрали. Соответствующее положение щита подбирается при испытании генератора и отмечается на заводе-изготовителе. Смещение щита с этого положения недопустимо. Каждые четыре бракета одноименной полярности соединены с собирательной шиной, от которой отводится ток. Принципиальная схема соединений генератора приведена на рис. 59.

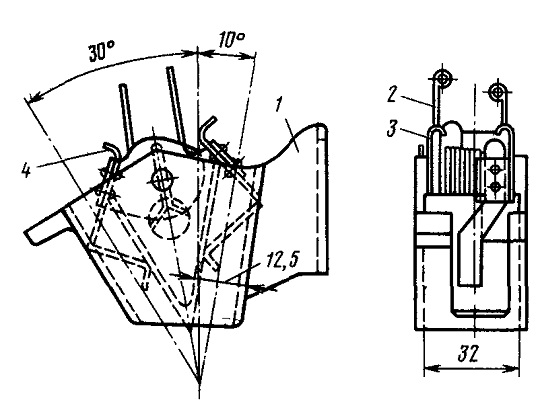

Рис. 58. Щеткодержатель генератора:
1 — корпус; 2 — пружина, 3 — храповик, 4 — курок

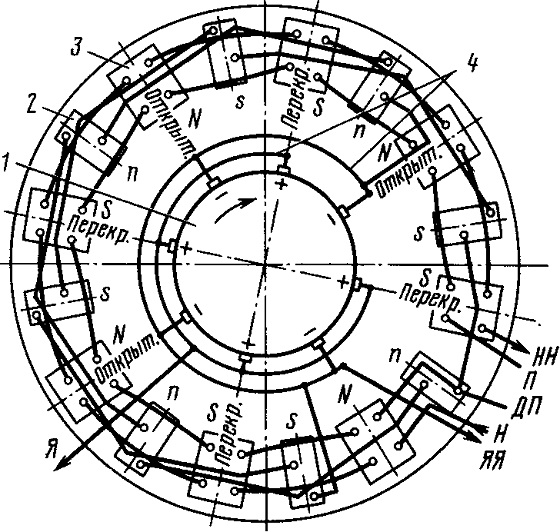

Рис. 59. Принципиальная схема электрических соединений генератора:
1 — коллектор; 2 — добавочный полюс; 3 — главный полюс; 4 — собирательные шины; Я, ЯЯ — начало и конец обмотки якоря; Н, НН — начало и конец обмотки независимого возбуждения; П — начало пусковой обмотки; ДП — конец пусковой обмотки и обмотки добавочных полюсов
