Коллектор тягового генератора МПТ 99/47А тепловоза ТЭ3
Коллектор генератора (рис. 55) собран из 444
пластин твердотянутой меди трапециевидного профиля. Петушки для
присоединения проводников обмотки якоря к пластинам выполнены
массивными, также из коллекторной меди, но большей площади сечения и
припаяны к пластинам медно-фосфористым припоем. Пластины изолированы
друг от друга прокладками из коллекторного миканита марки КФ-1 толщиной
1 мм.
Конструкция коллектора арочного типа. Пластины имеют выточки в форме
ласточкина хвоста, в которые входят конусные части нажимного фланца
якоря, образующего также корпус коллектора с одной стороны и конуса
коллектора — с другой. Пластины от корпуса изолированы манжетами
толщиной 2,0 мм, изготовленными из формовочного миканита на глифталевом
лаке, и миканитовым цилиндром. Выступающая часть манжеты предохраняется
от выветривания бандажом из шнура и покрыта изоляционной эмалью СПД так
же как и торцовые поверхности пластин и коллектора.
Коллектор стягивается 18 шпильками с резьбой М24, изготовленными из
стали 45 с термообработкой. Коллектор после сборки с якорем протачивают
и шлифуют. Миканитовые прокладки между пластинами на рабочей поверхности
коллектора выбраны на глубину 1,5 мм во избежание выступания миканита
при износе коллектора.
Для правильной работы щеточного аппарата поверхность коллектора должна быть строго концентрична оси вращения. В коллекторе генератора при изготовлении допускается биение не свыше 0,03 мм. Для исключения деформаций коллектора в эксплуатации его подвергают динамической формовке. Эта операция заключается в том, что коллектор разгоняют до частоты вращения, превышающей максимальную эксплуатационную, и Одновременно нагревают до высокой температуры. Под действием центробежных сил и температуры все миканитовые прокладки и манжеты получают усадку и пластины занимают окончательное положение. Эта операция производится несколько раз с подтяжкой болтов после каждого разгона.

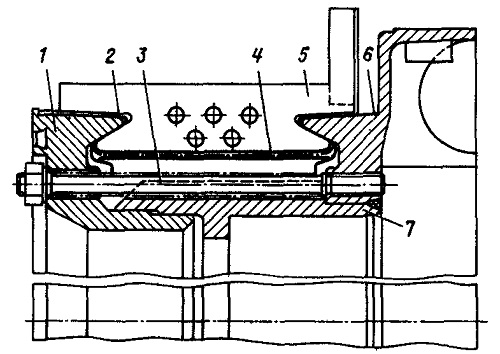

Рис. 55. Коллектор генератора (новой конструкции) :
1 — конусная нажимная шайба; 2, 6 — манжеты; 3 — шпилька; 4 — цилиндр
миканитовый; 5 — пластина; 7 — корпус
