Добавочные полюсы тягового генератора МПТ 99/47А тепловоза ТЭ3

 Сердечники добавочных полюсов собраны из отдельных листов малоуглеродистой стали толщиной 2 мм, спрессованы под большим давлением и стянуты заклепками. Для регулирования зазора между станиной и сердечником полюса проложены гетинаксовые и стальные прокладки. Сердечник полюса изолирован опрессовкой из формовочного миканита толщиной 0,3 мм в четыре слоя, поверх которого наложено два слоя стеклоткани. На сердечник надета катушка (рис. 53), стянутая с каждой стороны тремя хомутами из полосовой стали. Хомуты служат также для закрепления катушки на полюсе. Катушка состоит из пяти медных витков размером 14X19,5 мм. Верхний виток катушки, прилегающий к основанию полюса, изолирован двумя слоями микаленты толщиной 0,13 мм и одним слоем стеклоленты j-олщиной 0,15 мм.

Витки отделены друг от друга гетинаксовыми планками, закрепленными шнуром. Односторонний зазор под добавочным полюсом 17+1 мм. Изоляция добавочных полюсов и компенсационной обмотки класса В. Между добавочными полюсами и станиной проложены немагнитные прокладки толщиной 4 мм.

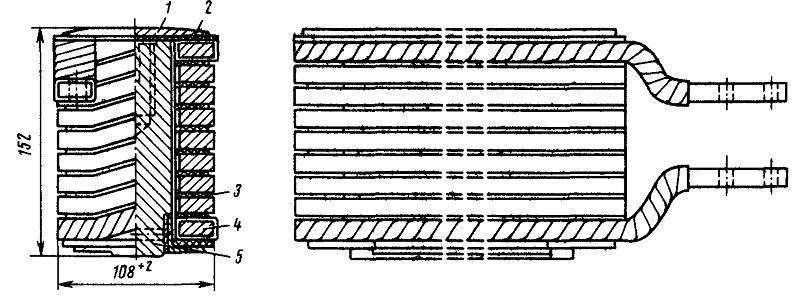

Рис. 53. Добавочный полюс генератора:
1 — стальная накладка, 2 — прокладка; 3 — прокладка между витками; 4 — катушка; 5 — сердечник
