Поршень дизеля 2Д100 тепловоза ТЭ3





 Для повышения надежности поршня, уменьшения износа поршневого кольца и повышения срока службы масла внедрена новая конструкция поршня с кадмиевым приработочным покрытием юбки. Это бесшпилечно-силовая схема поршня, имеющего камеру сгорания по типу поршня 14В (ранее работавшего на 2Д100) с плавающим поршневым пальцем (см. рис. 12). Чтобы устранить поломки и износ поршневых компрессионных колец, а также повысить износостойкость зеркала втулки цилиндров, применены хромированные кольца 1 с четырьмя, а позже и шестью маслоудерживающими канавками 2 из высокопрочного чугуна, легированного хромом, никелем, молибденом и марганцем (рис. 43, а).

Прирабатываемость поршневых компрессионных колец лучше в том случае, если устанавливать хромированные кольца на нижних поршнях в первую и третью канавки, а в верхних поршнях достаточно одного кольца в первой канавке.

Срок службы по износу поршневого пальца, втулки верхней головки шатуна и унификация этих деталей для всех типов дизелей Д100 выше при установке плавающего поршневого пальца диаметром 82 мм с увеличенным диаметром расточки верхней головки шатуна с. диаметра 96 до 100 мм и соответствующим изменением втулки верхней головки шатуна (рис. 43, б, в).

Унификация поршневого пальца привела к потере взаимозаменяемости втулок, пальцев и шатунов, поэтому это мероприятие проведено для всех типов дизелей Д100. Во все депо и другие эксплуатационные организации направлены инструктивные указания с разъяснением правильного подбора втулок, шатунов и поршней.

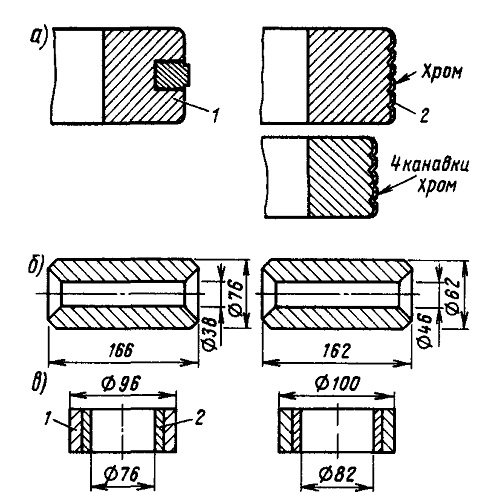

Рис 43 Поршневые кольца, поршневой палец и втулка верхней головки шатуна а — хромированные поршневые компрессионные кольца из высокопрочного чугуна, б, в — плавающий поршневой палец
