Масляный фильтр тонкой очистки дизеля 2Д100 тепловоза ТЭ3
Фильтр тонкой очистки масла служит для
непрерывной параллельной с
фильтром грубой очистки частичной (около 5%) тонкой очистки масла
специальными фильтровальными пакетами; в которых навита фильтровальная
бумага с проставкой из картона. Тонкость фильтрации составляет 20 мкм.
В стальном сварном цилиндрическом корпусе 2 (рис. 31) на семи полых
стержнях установлено 28 бумажных секций тонкой очистки масла (по четыре
секции на каждом стержне),
размещенных в полости А. Внутренняя полость стержня соединена с нижним коллектором (полость Б) отверстием 7. Эти калиброванные отверстия служат для создания подпора масла, чтобы избежать деформации бумажных секций чрезмерным избыточным давлением. Для предупреждения возрастания разности давлений в полостях неочищенного и очищенного масла установлен клапан 6, перепускающий масло из полости А в полость Б, минуя бумажные пакеты.

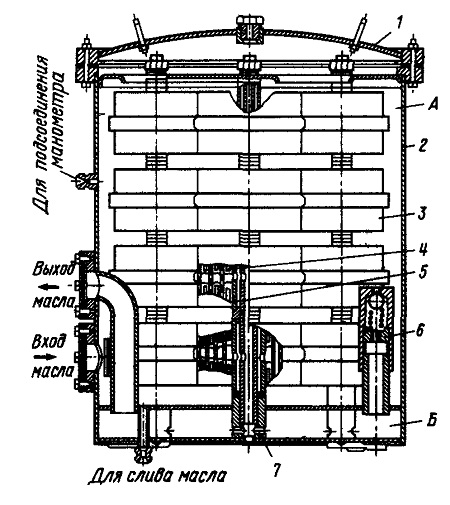

Рис. 31. Фильтр тонкой очистки масла:
1 — крышка корпуса фильтра; 2—корпус фильтра; 3 — секция тонкой очистки;
4 — фильтровальная бумага; 5 фенольная трубка; б — перепускной клапан
для перепуска масла из полости А в полость Б; 7 — отверстие
