Блок управления тепловозов ТУ6А и ТУ7

Блок управления тепловозов ТУ6А и ТУ7

Блок управления гидропередачи тепловоза ТУ7 выполнен в виде отдельного прибора в металлическом кожухе, в котором размещены элементы схемы электроавтоматики. В блоке управления суммируются напряжения датчиков скорости типа Д2-3. Выходной сигнал блока является командным для электрогидравлических вентилей, переключающих через золотниковую коробку гидроаппараты гидропередачи.

Работа схемы электроавтоматики (рис. 96) происходит следующим образом. При определенной скорости тепловоза и определенной частоте вращения вала дизеля, соответствующих по тяговой характеристике моменту переключения гидропередачи с одного аппарата на другой, напряжение датчика ТгГ превышает величину напряжения датчика ТгД и через диод Д получает питание

катушка реле РП. Реле РП, срабатывая, производит через промежуточное реле РпрП соответствующее переключение электрогидравлических вентилей, управляющих наполнением гидроанша-ратов.

При снижении напряжения датчика скорости ТгГ, подаваемого через диод Д на катушку реле РП, ниже напряжения, создаваемого датчиком ТгД, реле РП отключается, производя обратный переход.

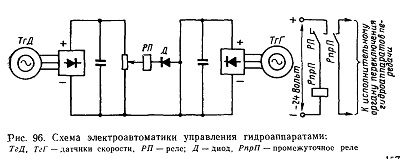

Рис. 96. Схема электроавтоматики управления гидроаппаратами
