Генераторы тепловозов ТУ6А и ТУ7

Генераторы тепловозов ТУ6А и ТУ7

Генераторы Г-732А (ТУ7) и Г-106 или Г-270А (ТУ6А) предназначены для заряда аккумуляторных батарей к питания управления и освещения.

Генераторы работают в комплекте с автоматически работающими реле-регуляторами, которые поддерживают напряжение в заданных пределах при различных режимах работы дизеля. Основные данные генератора Г-732А

Основные данные генератора Г-732А

Номинальное напряжение, В...........................28

Номинальная мощность, Вт........................................1200

Номинальная частота вращения, об/мин............................2700

Масса генератора, кг ..............................................44

Генератор Г-732А (рис. 92) представляет собой четырехполюсную электрическую машину параллельного возбуждения закрытого исполнения с внешним обдувом собственным вентилятором.

Генератор Г-106 — двухполюсный, постоянного тока, неэкранированный, с параллельным возбуждением. Генератор Г-270А является синхронной электрической машиной переменного тока электромагнитного возбуждения со встроенным внутрь кремниевым выпрямительным блоком.

Рис. 92: Электрический генератор Г-732А

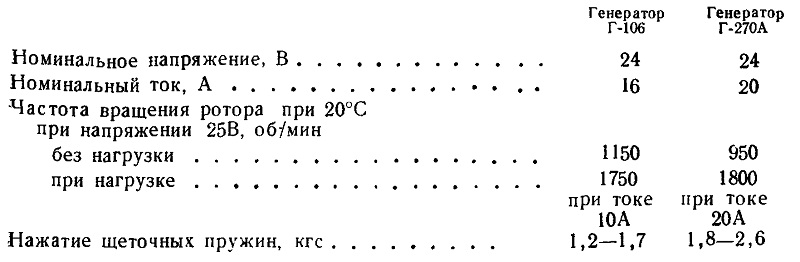

Основные данные генераторов Г-106 и Г-270 А
