Электрогидравлические вентили гидропередачи тепловоза ТУ7

Электрогидравлические вентили гидропередачи тепловоза ТУ7

Электрическую и гидравлическую части системы автоматического управления гидропередачи связывают электрогидравлические вентили, которые являются исполнительными органами электрической части и командными в гидравлической. На гидропередаче установлены два вентиля. При включении первого вентиля командное давление к золотниковой коробке подается на включение пускового гидротрансформатора, при включении двух вентилей — на включение маршевого гидротрансформатора.

В корпусе 1 (рис. 65) вентиля помещен золотник 2. Сверху к корпусу 1 крепится корпус 5 с катушкой 6. Корпус 5 катушки снизу замкнут диском 4. Выступающая часть диска 4 центрирует корпус катушки относительно корпуса 1. Внутри корпуса катушки помещен сердечник 7. Между сердечником и золотником расположен палец 3. К корпусу катушки сверху винтами прикреплен клеммник 8. На клеммник надет кожух 9, который закрывает выводы катушки. Снизу вентиль закрыт крышкой 20. В крышке 20 находятся втулка 17 и две пружины 16 и 18, которые возвращают золотник 2 в крайнее верхнее положение.

Когда ток проходит через катушку 6, сердечник 7, перемещаясь под действием магнитных сил вниз, давит на палец 3, палец опускает вниз золотник 2 до соприкосновения с торцом втулки 17 (сжимая пружину 16), а затем вместе со втулкой 17 золотник движется до тех пор, пока сердечник 7 дойдет до упора в диск 4. Масло от насоса управления, подведенное к полости а,

проходит через проточку в полость

б, сообщенную с золотниковой коробкой. Сливная полость в отсекается от полости б средним пояском золотника (см. рис. 63).

При выключении тока золотник возвращается в верхнее положение пружинами 16 и 18. Пружина 18 жесткая и служит для преодоления сил остаточного магнетизма в электромагнитной системе вентиля.

Когда золотник 2 находится в крайнем верхнем положении, полость б сообщается со сливной полостью в и отсекается от полости а.

Масло к золотниковой коробке не подводится. Для аварийного включения вентиля нужно расшплинтовать и затянуть гайку 21 до упора.

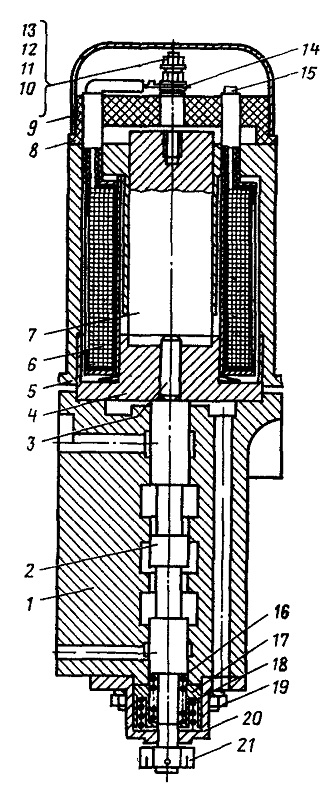

Рис. 65. Электрогидравлический вентиль.
1 -корпус; 2 — золотник; 3 — палец; 4 - диск, 5 — корпус катушки; 6 — катушка; 7 — сердечник; 8 — клеммник, 9 — кожух; 10 — винт; 11, 21 — гайки, 12 — пружинная шайба; 13 — шайба; 14 — наконечник; 15 — полихлорвиниловая трубка; 16, 18 — пружины; 17 — втулка, 19 — шпилька, 20 — крышка
