Насос управления гидропередачи тепловоза ТУ7
Насос (рис. 64) шестеренного типа предназначен для питания маслом системы управления. Он состоит из двух шестерен 2 и 3, вращающихся в бронзовых втулках 10, запрессованных в корпус 1 и крышку 7. Ведущая шестерня 2 приводится во вращение торсионным валиком 12 от вала отбора мощности. Насос имеет предохранительный клапан золотникового типа, рассчитанный на 5 кгс/см2. Если давление в полости нагнетания превысит 5 кгс/см2, то клапан 16 переместится влево и сообщит канал нагнетания с каналом всасывания.

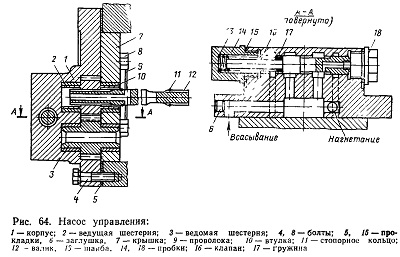

Рис. 64. Насос управления:
