ГИДРАВЛИЧЕСКАЯ ПЕРЕДАЧА ТЕПЛОВОЗА ТУ7

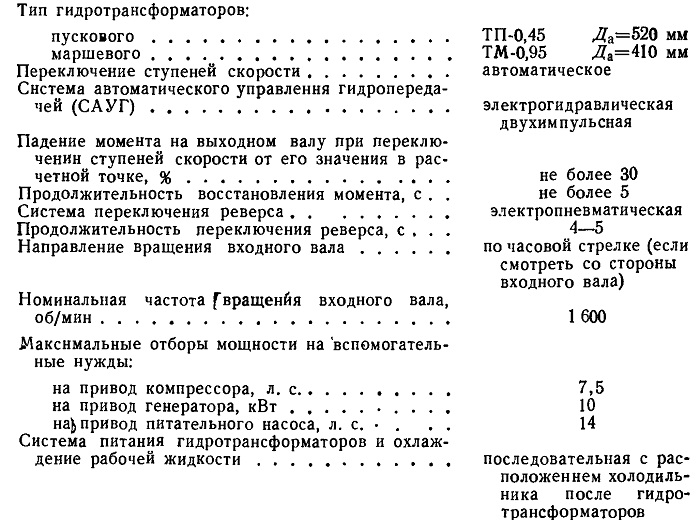

Технические данные гидропередачи тепловоза ТУ7

Тип передачи ................... гидравлическая с двумя гидротрансформаторами

Обозначение (шифр)..............................УГП 400/201

Максимальная эксплуатационная температура рабочей жидкости на выходе нз трансформаторов, °С Н-115

Рекомендуемая эксплуатационная температура рабочей жидкости, °С............................+80

Минимально допустимая температура рабочей жидкости при пуске гидропередачи, °С..............—15

Давление воздуха, необходимое для питания сервоцилиндров и блокировок, кгс/см2..............5—6

Масса гидропередачи (сухая), кг..................2 500

Габаритные размеры, мм:

длина........................................1640

высота ....................................1 376

ширина по лапам..............................1 100

Объем масляной ванны, л:

гидроредуктора................................113

раздаточного редуктора ......................22

Моторесурс, ч....................................20 000

Падение момента на выходном валу при переключении ступеней скорости от его значения в расчетной точке, %................................не более 30

Продолжительность восстановления момента, с . . не более 5
