Расположение агрегатов и узлов дизеля ЯАЗ-М204А

 К блоку цилиндров дизеля (рис. 9) привернуты головка 10, общая для всех цилиндров, нагнетатель, передняя верхняя крышка, передняя нижняя крышка и картер 12 маховика. Масляный поддон прикреплен к блоку цилиндров, к картеру маховика и передней нижней крышке.

С правой стороны дизеля на нагнетателе укреплены водяной насос, регулятор, верхняя часть которого присоединена к головке цилиндров, топливный насос и кожух привода нагнетателя. На этой же стороне дизеля к блоку прикреплен масляный радиатор с масляным фильтром грубой очистки. На кронштейне размещены топливные фильтры грубой и тонкой очистки. Внизу на этой же стороне дизеля расположен стартер. К нагнетателю присоединен впускной трубопровод, на котором установлены воздушные фильтры.

На левой стороне дизеля установлен масляный фильтр тонкой очистки и выпускной трубопровод. С этой же стороны расположен водосборный трубопровод. Внизу на левой стороне дизеля укреплен генератор.

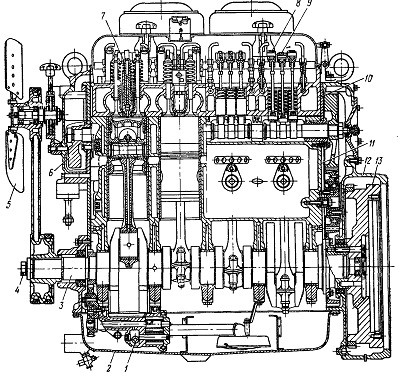

Рис. 9. Продольный разрез дизеля ЯАЗ-М204А:
1 — масляный насос; 2 — масляный поддон; Л —коленчатый вал; 4 — болт коленчатого вала; 5 — вентилятор; 6 — противовес уравновешивающей системы; 7 — насос- форсунка; в —толкатель клапана; 9 — толкатель насос-форсунки; 10 — головка блока цилиндров; 11 — блок цилиндров; 12 — картер, маховика, 13 — маховик
