ОСОБЕННОСТИ КОНСТРУКЦИИ ДИЗЕЛЯ ЯАЗ-М204А

Основные узлы дизеля

Рабочий цикл. Полный рабочий цикл двухтактного дизеля ЯАЗ-М204А осуществляется за один оборот коленчатого вала. Рабочий процесс, протекающий в каждом цилиндре, показан на рис. 7. При движении к нижней мертвой точке (н. м. т.) поршень 8 открывает продувочные окна 7, соединяя воздушную камеру блока с цилиндром. При ходе поршня (вверх от м. 'м. т. продувочные окна закрываются поршнем, после чего начинается сжатие воздуха. Давление в конце сжатия при подходе поршня « верхней мертвой точке (в. м. т.) достигает 50 кгс/см2, причем воздух нагревается до 600—700°С. При положении поршня около в. м. т. форсункой 5 в сжатый и нагретый воздух впрыскивается топливо под высоким давлением (давление впрыска доходит до 1400 кгс/см2 гари 2000 об/мин). Топливо быстро .воспламеняется, и давление в цилиндре возрастает до 67—100 кгс/см2.

При движении поршня к н. м. т. в цилиндре происходит расширение газов, которое продолжается до открытия выпускных клапанов 6. После открытия выпускных клапанов давление в цилиндре быстро падает. При последующем движении поршня за 46° до н. м. т. кромка поршня открывает продувочные окна в гильзе 9, и начинается продувка цилиндра. К началу продувки через клапаны выходит почти чистый воздух, что способствует их охлаждению. Фазы газораспределения двигателя показаны на рис. 8.

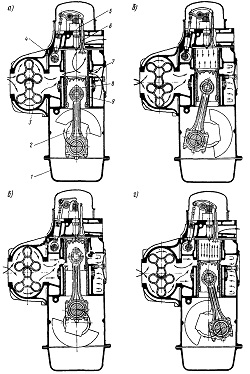

Рис. 7. Рабочий процесс дизеля ЯАЗ-М204А:
1-уаслягый поддон. 2 — коленчатый вал. 3 — нагнетатель воздуха; 4—распределительный вал; 5 — форсунка; 6 — клапан; 7 — продувочные окна; 8 — поршень; 9 — гильза; а — очистка от продуктов сгорания и подача свежего воздуха в цилиндр; б — сжатие воздуха; е — впрыск топлива в камеру сгорания, г—выпуск отработавших газов

Рис. 8. Фазы газораспределения дизеля ЯАЗ-М204А с насос-форсунками АР-20АЗ
